Латунні трійники TM FADO (ВВВ): Професійне розгалуження та гідравлічна стабільність потоку
Створення розгалужених інженерних систем опалення, холодного та гарячого водопостачання завжди пов'язане з необхідністю поділу одного магістрального потоку на кілька самостійних контурів або об'єднання кількох потоків в один. У точках просторового розділення середовища під кутом 90 градусів різко зростає локальний гідродинамічний опір та виникає турбулентність рідини. Це призводить до підвищеного навантаження на стінки фітинга та прискорює кавітаційний знос металу. Латунні різьбові трійники TM FADO рівнопрохідної конфігурації з трьома внутрішніми різьбами (ВВВ) розроблені спеціально для того, щоб нівелювати негативний вплив турбулентності та забезпечити абсолютну герметичність комутаційного вузла. Дана лінійка фітингів уособлює найвищі стандарти європейської якості, пропонуючи монтажникам та проектувальникам надійний інструмент для побудови складних, збалансованих та довговічних інженерних комунікацій.
Головні переваги латунних трійників TM FADO
- Високощільна латунь європейського стандарту CW617N: Усі деталі лінійки штампуються виключно з первинного латунного сплаву, суворо регламентованого нормативом EN 12165. Оптимальний вміст міді та цинку захищає корпус від децинкіфікації та міжкристалітної корозії.
- Монолітна структура методом гарячого пресування: Завдяки обробці металу під високим тиском у гарячому стані повністю виключається виникнення внутрішніх повітряних пустот, мікропор або раковин, що є поширеною проблемою дешевих литих фітингів.
- Повнопрохідний внутрішній дизайн: Внутрішній діаметр проточного каналу трійника максимально наближений до умовного проходу трубопроводу відповідного калібру. Це зводить до мінімуму падіння тиску та оптимізує енерговитрати циркуляційних насосів.
- Заводські мікронасічки на витках різьби: Спеціально розроблені пази на різьбових з'єднаннях міцно утримують сантехнічний льон або нитку, запобігаючи їх зміщенню та гарантуючи надійну фіксацію арматури під час збирання.
- Солідний термобаричний запас (PN40): Товсті стінки корпусу та посилена зона трійникового відгалуження дозволяють фітингам безперебійно працювати при номінальному тиску до 40 бар.
Конструктивні матеріали та технічні характеристики
Прецизійна точність нарізки різьби та суворий лабораторний контроль хімічного складу сировини забезпечують відповідність латунних трійників TM FADO жорстким експлуатаційним вимогам:
| Технічний параметр виробу | Нормативне значення та стандарт |
|---|---|
| Матеріал штампованого корпусу | Гарячештампована латунь марки CW617N (згідно з EN 12165) |
| Номінальний робочий тиск (PN) | До 40 бар (при температурі середовища до +120 °C) |
| Робочий тиск при підвищених температурах | 32 бар (при +200 °C) / 27 бар (при +250 °C) |
| Гранична термічна стійкість корпусу | До +250 °C (у закритих металевих контурах) |
| Стандарт циліндричної трубної різьби | UNI EN ISO 228-1:2003 |
| Сумісність із рідкими середовищами | Вода (питна, технічна), пара, стиснене повітря, гліколеві суміші (до 50%) |
Асортиментний ряд латунних трійників TM FADO (Рівнопрохідні ВВВ)
Нижче представлено повний перелік моделей із базовим індексом «B» (Brass — чиста конструкційна латунь професійного класу), призначених для симетричного розведення потоків у інженерних вузлах:
| Повне найменування деталі | Заводський артикул | Типорозмір різьби (Всі три виходи) | Гідравлічне та функціональне призначення |
|---|---|---|---|
| Латунь FADO Трійник 1/2" BBB | T01B | 1/2" Внутрішня-Внутрішня-Внутрішня | Застосовується для локального квартирного розведення, підключення змішувачів, сантехнічних приладів та пральних машин. |

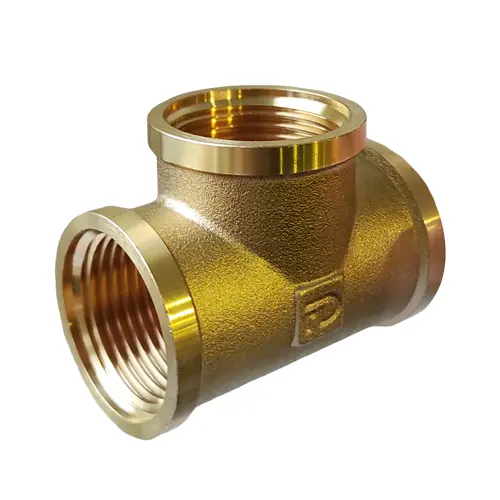

| Латунь FADO Трійник 3/4" ВВВ | T02B | 3/4" Внутрішня-Внутрішня-Внутрішня | Оптимальний вибір для монтажу розподільчих стояків, радіаторних контурів опалення та байпасних ліній середнього діаметра. |
| Латунь FADO Трійник 1" ВВВ | T03B | 1" Внутрішня-Внутрішня-Внутрішня | Масивний повнопрохідний фітинг для обв'язки котелень, підключення магістральних колекторних балок та потужних циркуляційних контурів. |
Рекомендації щодо монтажу, вибору та експлуатаційні норми
Конструкція трійника та його інженерне призначення
Рівнопрохідний трійник конфігурації ВВВ є монолітною Т-подібною латунною деталлю, у якій всі три підключення мають однаковий діаметр внутрішньої різьби. Його призначення — створення жорсткого та міцного відгалуження від основної лінії трубопроводу під прямим кутом, що дозволяє живити додаткового споживача без зміни загальних гідравлічних параметрів швидкості та витрати основного потоку.
Сфери ефективного застосування
Даний тип арматури ідеально підходить для монтажу відкритих вузлів розподілу у санітарних шафах, котельних пунктах, при збиранні байпасів навколо насосного обладнання, а також для встановлення контрольно-вимірювальних приладів (наприклад, тристороннє підключення манометрів чи датчиків протоку за допомогою додаткових перехідників).
Де використовувати латунні трійники КАТЕГОРИЧНО ЗАБОРОНЕНО
- Замонолічування у будівельні конструкції: Будучи розбірним різьбовим з'єднанням, трійники з ущільненням на паклі чи нитці категорично заборонено ховати у бетонні стяжки підлоги або замуровувати у штроби стін без ревізійних люків. Для прихованого бездоступного монтажу використовуйте натяжні системи SLICE або прес-фітинги TM FADO.
- Магістралі з агресивними рідинами: Не допускається експлуатація виробів у трубопроводах, що транспортують концентровані луги, аміак або кислоти, які руйнують молекулярну структуру латуні та вимивають цинк.
- Газові комунікації високого тиску: Дана водопровідна серія не має відповідної сертифікації для газотранспортних побутових мереж. Для газу застосовуйте виключно спеціалізовану жовту лінійку запірної арматури TM FADO.
Протокол правильного слюсарного монтажу
Перед початком робіт очистіть внутрішні різьбові канали від пилу та стружки. Для герметизації з'єднань використовуйте преміальну нейлонову ущільнювальну нитку FADO NPN або фірмові анаеробні клей-герметики. Завдяки насічкам на різьбі штуцерів, що вкручуються в трійник, герметик не сповзає. Затягування здійснюйте ріжковими або розвідними ключами з гладкими губками, уникаючи надмірних крутних моментів, щоб не викликати напруження металу на кутових стиках корпусу.
Гарантія та європейська якість
Прецизійна обробка витків різьби, використання гарячештампованої первинної латуні CW617N та високі європейські стандарти контролю на кожному етапі виробництва гарантують феноменальну зносостійкість продукції. TM FADO надає офіційну заводську гарантію терміном 5 років на всю лінійку латунних трійників базової серії. Додатковим фактором максимальної безпеки є повне страхування цивільної відповідальності бренду на суму 1 000 000 гривень, що надійно захищає майно споживача від наслідків будь-яких прихованих виробничих дефектів.
Комплексні рішення для теплотехніки та котельного обладнання
Для створення повністю інтегрованих, енергоефективних та збалансованих інженерних вузлів у котельнях чи колекторних вузлах, латунні трійники TM FADO рекомендується поєднувати з такими суміжними категоріями продукції бренду:
- Запірна та регулююча арматура серій Premio та Classic: Високонадійні кульові крани та вентилі для встановлення на кожному з трьох відгалужень трійника з метою незалежного перекриття потоків.
- Котельне обладнання та буферні ємності: Нержавіючі баки непрямого нагріву серій BFT та DHT, де дюймові трійники T03B виконують ключову функцію надійної гідродинамічної обв'язки контурів.
- Поліпропіленові трубні системи PPR та комбіновані муфти: Для швидкого та естетичного переходу з латунного розподільчого вузла на полімерні високотемпературні магістралі опалення.
- Анаеробні клей-герметики FADO та нейлонова нитка NPN: Професійні ущільнювальні матеріали для монолітної, швидкої та довговічної герметизації потрійних різьбових з'єднань під будь-яким кутом.
