Латунні трійники TM FADO 1/2" з комбінованою різьбою: Професійні архітектурні рішення для монтажу
Створення сучасних систем опалення та водопостачання в умовах обмеженого простору вимагає від монтажника максимальної гнучкості при розведенні та підключенні санітарно-технічних приладів. Традиційні рівнопрохідні вузли часто змушують застосовувати велику кількість додаткових перехідників, ніпелів або футорок, що не лише здорожує кошторис, але й збільшує кількість стиків, підвищуючи ризик потенційної протікання. Латунні трійники TM FADO калібру 1/2" з різними комбінаціями внутрішньої та зовнішньої різьби розроблені спеціально для оптимізації монтажного простору. Вони дозволяють виконати складне кутове відгалуження потоку під кутом 90 градусів та підключити арматуру, датчики або крани напряму в корпус фітинга. Ця лінійка є уособленням високої європейської якості, гарантуючи абсолютну герметичність, стабільну гідродинаміку та надійність інженерного вузла в умовах підвищених експлуатаційних навантажень.
Головні переваги комбінованих трійників TM FADO
- Універсальність конфігурацій різьби: Наявність моделей з будь-яким поєднанням внутрішньої та зовнішньої різьби (ВЗВ, ВЗЗ, ВВЗ, ЗЗЗ, ЗВЗ) дозволяє відмовитися від використання додаткових з'єднувальних бочок і ніпелів.
- Первинний латунний сплав марки CW617N: Корпуси фітингів виготовляються методом гарячого об'ємного штампування з преміальної латуні (згідно з EN 12165), що виключає крихкість металу та забезпечує тривалий опір вимиванню цинку.
- Монолітна стійкість до гідроударів: Пресування під високим тиском ущільнює кристалічну решітку металу, що гарантує відсутність внутрішніх каверн, мікропор або повітряних порожнин, забезпечуючи номінальний тиск до 40 бар (PN40).
- Заводська насічка на зовнішній різьбі: Спеціальний профіль на зовнішніх витках надійно утримує будь-який тип ущільнювача (нейлонову нитку, ФУМ-стрічку, клоччя), запобігаючи його зсуву під час загвинчування.
- Повнопрохідний внутрішній канал: Геометрія проточного прорубу мінімізує локальні гідравлічні втрати тиску та завихрення середовища на повороті контуру.
Конструктивні матеріали та технічні характеристики
Завдяки автоматизованій токарній обробці та суворому контролю товщини стінок, фітинги лінійки TM FADO демонструють виняткову термодинамічну стабільність:
| Технічний параметр | Паспортне інженерне значення та стандарт |
|---|---|
| Матеріал корпусу фітинга | Гарячештампована первинна латунь марки CW617N (EN 12165) |
| Номінальний робочий тиск (PN) | До 40 бар (при експлуатації в температурному режимі до +120 °C) |
| Стійкість до тиску при високих температурах | 32 бар (при +200 °C) / 27 бар (при +250 °C) |
| Максимальна температура середовища | До +250 °C (у закритих металевих контурах) |
| Стандарт трубної циліндричної різьби | UNI EN ISO 228-1:2003 (клас точності «А») |
| Екологічний допуск | Повністю придатні для транспортування питної та гарячої санітарної води |
Асортиментний ряд комбінованих трійників TM FADO 1/2"
У таблиці представлений повний перелік моделей із базовим індексом «B» (Brass — чиста конструкційна латунь без стороннього покриття), призначених для оптимізації та спрощення монтажу:
| Повне найменування деталі | Заводський артикул | Тип різьби за осями (Прохід х Відгалуження) | Типові сценарії інженерного застосування |
|---|---|---|---|
| Латунь FADO Трійник 1/2" ВЗВ | T11B | Внутрішня - Зовнішня - Внутрішня | Ідеальний для встановлення в розрив магістралі з внутрішньою різьбою для прямого накручування кульового крана чи гнучкого шланга. |
| Латунь FADO Трійник 1/2" ВЗЗ | T21B | Внутрішня - Зовнішня - Зовнішня | Застосовується при переході з кінця металевої труби на два окремі контури із зовнішнім типом підключення. |
| Латунь FADO Трійник 1/2" ВВЗ | T31B | Внутрішня - Внутрішня - Зовнішня | Використовується для інтеграції вимірювальних приладів (манометрів) або автоматичних повітровідвідників на кінці лінії. |

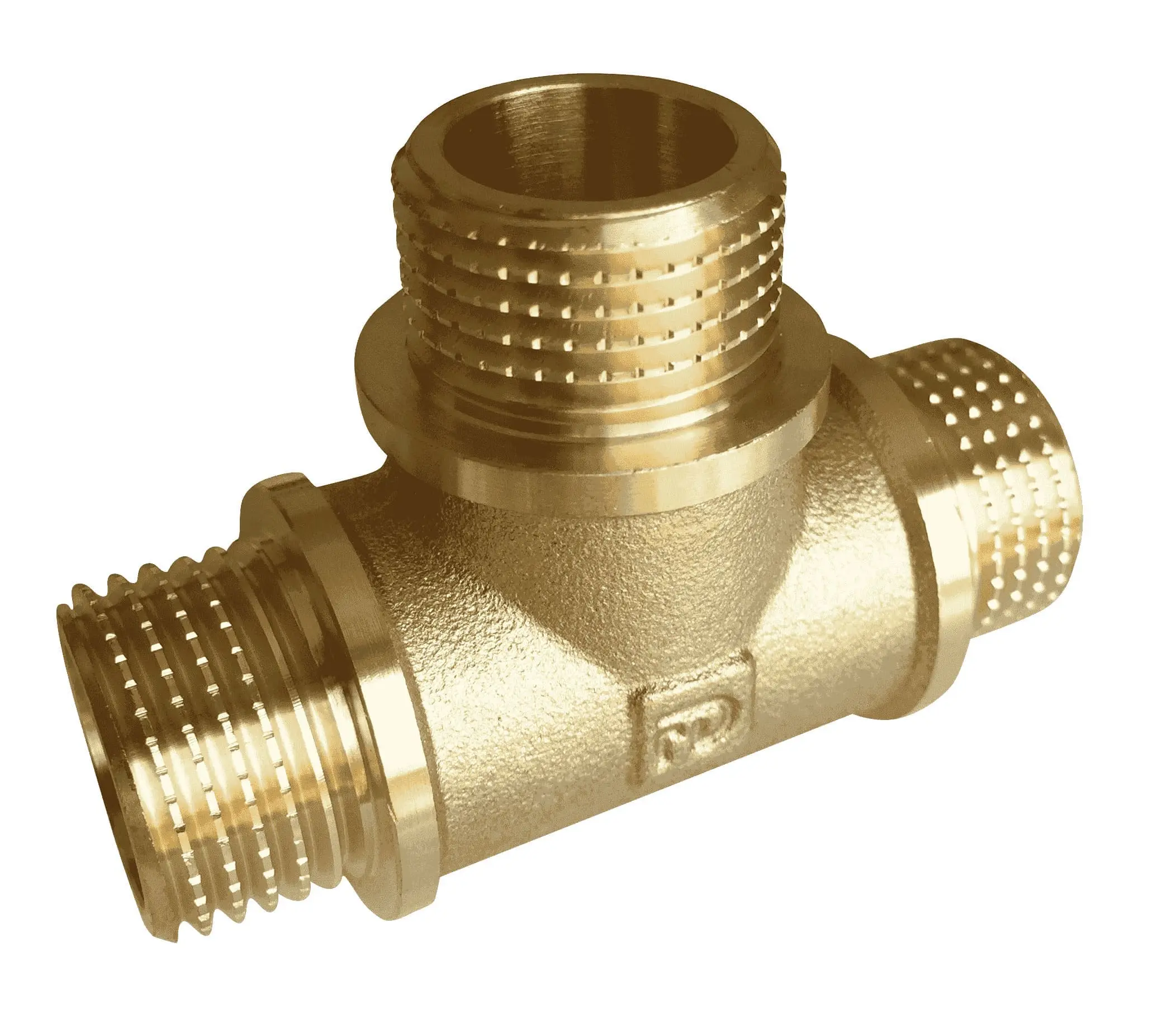

| Латунь FADO Трійник 1/2" ЗЗЗ | T41B | Зовнішня - Зовнішня - Зовнішня | Повністю зовнішній трійник, призначений для прямого швидкого сполучення трьох сантехнічних елементів із внутрішньою різьбою. |
| Латунь FADO Трійник 1/2" ЗВЗ | T51B | Зовнішня - Внутрішня - Зовнішня | Популярний фітинг для створення байпасних ліній та підключення приладів з різьбовим штуцером 1/2" безпосередньо в розрив лінії. |
Рекомендації щодо монтажу, вибору та експлуатаційні норми
Інженерний підбір конфігурації різьби
При виборі конкретного артикула (T11B–T51B) необхідно заздалегідь спроектувати напрямок потоку та тип різьби суміжних вузлів. Правильне чергування внутрішніх (В) та зовнішніх (З) витків дозволяє зібрати компактний вузол. Для ущільнення стиків рекомендується використовувати фірмову нейлонову нитку TM FADO або рідкі анаеробні клей-герметики. Завдяки насічкам на зовнішній різьбі, герметизуючі матеріали не сповзають під час вкручування, а рідкий фум дає майстру можливість точного позиціонування (юстирування) відгалуження під потрібним кутом без ризику порушити монолітність з'єднання.
Правила роботи зі слюсарним інструментом
Монтаж комбінованих трійників необхідно проводити за допомогою ріжкових або гладких розвідних ключів, прикладених до спеціальних шестигранних зон на корпусі фітинга. Категорично заборонено застосовувати газові або трубні важільні ключі з гострими сталевими зубцями — вони зминають пластичну латунь, деформують циліндричну форму різьбових патрубків та створюють мікротріщини, які згодом призведуть до руйнування деталі під впливом втоми металу.
Суворі будівельні обмеження та заборони
- Постійний ревізійний доступ: Будь-які різьбові вузли розбірного типу, змонтовані за допомогою пакли чи нитки, суворо заборонено заливати бетоном у стяжках підлоги чи замуровувати в стіни без забезпечення вільного доступу. Для повністю прихованого монтажу використовуйте аксіальні системи натяжних гільз SLICE або прес-фітинги TM FADO.
- Зняття механічних напружень: Латунний трійник спроектований виключно для утримання внутрішнього тиску середовища. Заборонено навантажувати різьбовий вузол вагою важких ділянок трубопроводу або обладнання — усі фільтри та масивні вузли повинні фіксуватися на стінах незалежно.
- Газотранспортне обмеження: Дана водопровідна лінійка з латуні без нікелевого покриття призначена для гідравлічних систем і не сертифікована для побутового газу. Для систем газопостачання використовуйте спеціалізовані газові крани та сильфонні шланги TM FADO з жовтим маркуванням.
Гарантія та європейська якість
Суворе дотримання європейських стандартів металургійного штампування, використання виключно первинної латуні CW617N та автоматизований контроль геометричних параметрів різьби забезпечують тривалий термін експлуатації арматури. TM FADO надає офіційну заводську гарантію терміном 5 років на всю комбіновану лінійку латунних трійників. Крім того, як вищий ступінь захисту інтересів споживача, вся оригінальна продукція бренду має фінансове страхування на суму 1 000 000 гривень, що повністю компенсує можливі збитки майну у разі виникнення прихованих виробничих дефектів.
Комплексні рішення для систем водоконтролю та колекторного розподілу
Для побудови технологічно бездоганних, безпечних та автоматизованих інженерних вузлів у квартирах та приватних будинках, комбіновані латунні трійники TM FADO рекомендується інтегрувати з такими сумісними категоріями обладнання бренду:
- Системи антизатоплення FADO Water Control: Для створення байпасних відгалужень та компактного монтажу сервоприводних кранів, датчиків або систем аварійного скидання тиску.
- Нержавіючі колекторні блоки магістрального розподілу: Балки серій KRVS та латунні гребінки FADO Floor, де трійники з комбінованою різьбою забезпечують зручне підключення КВП (манометрів, термометрів) та зливних клапанів.
- Арматура безпеки та захисні редуктори: Редуктори тиску, зворотні клапани та підживлювальні вузли, конфігурація яких вимагає миттєвої зміни типу різьби з внутрішньої на зовнішню.
- Ущільнювальні матеріали та анаеробні гелі: Фірмові рідкі фуми FADO FL50 для створення монолітних, стійких до вібрацій та абсолютно герметичних сполучень під будь-яким кутом нахилу.
