Латунні редукційні трійники TM FADO: Професійне розгалуження зі збереженням гідравлічного балансу
При влаштуванні сучасних розгалужених інженерних систем опалення та водопостачання одним із найвідповідальніших завдань є коректний перехід із магістральних ліній на локальні контури споживачів. У точках кутового відгалуження потоку під кутом 90 градусів гідродинамічна система стикається з різким зростанням локального опору, вихровими потоками та ризиком падіння тиску. Використання кустарних або неякісних тонкостінних з'єднувачів у таких вузлах призводить до передчасного зносу арматури, кавітаційного руйнування металу та аварійних проривів магістралі. Латунний редукційний трійник TM FADO із трьома внутрішніми різьбами (ВВВ) розроблений спеціально для прецизійного розділення або об'єднання потоків різного діаметра без завуження прохідного перерізу основної лінії. Цей виріб відповідає суворим європейським стандартам якості та забезпечує абсолютну герметичність, надійність та стабільність експлуатації складних інженерних вузлів протягом багатьох десятиліть.
Головні переваги редукційних трійників TM FADO
- Високоякісна первинна латунь CW617N: Фітинги виготовляються виключно із сертифікованого європейського латунного сплаву марки CW617N (згідно з EN 12165), що гарантує високу пластичність металу та стійкість до міжкристалітної корозії.
- Монолітна структура корпусу: Технологія гарячого об'ємного штампування під високим тиском ущільнює кристалічну решітку сплаву. Це повністю унеможливлює появу прихованих раковин, мікропор або повітряних кишень, характерних для дешевого лиття.
- Оптимальна гідродинамічна форма: Плавні внутрішні радіуси повороту редукційного відгалуження мінімізують завихрення та гідравлічний опір робочого середовища, знижуючи навантаження на циркуляційні насоси системи.
- Заводські мікронасічки на різьбі: Спеціальні пази на внутрішній різьбовій частині надійно фіксують сантехнічний льон, ущільнювальну нитку чи ФУМ-стрічку, запобігаючи їх зсуву під час збирання вузла.
- Величезний термобаричний резерв міцності: Посилена конструкція стінок корпусу дозволяє трійнику стабільно працювати під номінальним робочим тиском до 40 бар (PN40) та витримувати різкі температурні стрибки середовища.
- Абсолютна гігієнічна безпека: Хімічний склад сплаву має суворе обмеження щодо вмісту важких металів, що робить фітинг повністю придатним для використання у трубопроводах із питною водою.
Конструктивні матеріали та технічні характеристики
Ретельне проектування товщини стінок та автоматизована обробка різьбових витків на верстатах з ЧПК забезпечують високу стійкість фітингів TM FADO до тривалого зносу:
| Технічний параметр фітинга | Паспортне інженерне значення та стандарт |
|---|---|
| Матеріал гарячештампованого корпусу | Латунь преміум-марки CW617N (відповідно до EN 12165) |
| Номінальний робочий тиск (PN) | До 40 бар (при температурі робочого середовища до +120 °C) |
| Робочий тиск при підвищених температурах | 32 бар (при +200 °C) / 27 бар (при +250 °C) |
| Гранично допустима температура корпусу | До +250 °C (у закритих металевих контурах) |
| Стандарт трубної циліндричної різьби | UNI EN ISO 228-1:2003 |
| Сумісні типи робочого середовища | Вода (питна, технічна), пара, стиснене повітря, гліколеві суміші (до 50%) |
Асортиментний ряд редукційних трійників TM FADO (Серія ВВВ)
У таблиці представлена точна конфігурація редукційного трійника з базовим індексом «B» (Brass — чиста конструкційна латунь без сторонніх гальванічних покриттів), призначеного для симетричного відгалуження потоку:
| Повне найменування деталі | Заводський артикул | Типорозмір різьби (Прохід х Відгалуження х Прохід) | Функціональне призначення вузла |
|---|---|---|---|

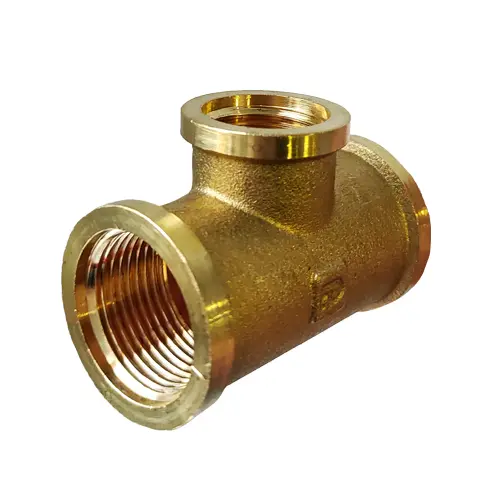

| Латунь FADO Трійник редукційний 3/4"x1/2"x3/4" ВВВ | T04B | 3/4" х 1/2" х 3/4" Внутрішня-Внутрішня-Внутрішня | Використовується для організації відгалуження контуру 1/2" (на радіатор, змішувач, бойлер) від основної розподільчої магістралі 3/4" без завуження транзитного потоку. |
Рекомендації щодо монтажу, вибору та експлуатаційні норми
Інженерне призначення та підбір ущільнювача
Редукційний трійник конфігурації 3/4"x1/2"x3/4" ВВВ є спеціалізованою Т-подібною деталлю, де транзитні виходи мають діаметр 3/4", а перпендикулярне бічне відведення — 1/2". Це дозволяє підключити кінцевого споживача безпосередньо в розрив магістральної труби, уникаючи монтажу додаткових перехідників і футорок. Перед початком робіт очистіть різьбові канали від пилу та металевої стружки. Для герметизації внутрішніх різьбових з'єднань рекомендується застосовувати професійну нейлонову нитку TM FADO (серія NPN) або анаеробні клей-герметики швидкої полімеризації. Спеціальні мікронасічки на зовнішній різьбі деталей, що вкручуються, у поєднанні з прецизійною геометрією трійника забезпечують монолітність стику та можливість коригування (юстирування) кута запірних кранів чи манометрів на кут до 90 градусов без ризику протікання.
Правила роботи зі слюсарним інструментом
Монтажні роботи повинні виконуватися ріжковими або розвідними ключами з гладкими робочими губками. Використання трубних (газових) ключів із гострими насічками суворо заборонено, оскільки вони зминають латунний корпус трійника, порушують циліндричну форму різьбових патрубків та створюють мікротріщини, які з часом можуть призвести до руйнування деталі від втоми металу. Не прикладайте надмірних зусиль при затягуванні — крутний момент повинен відповідати нормативним регламентам для різьби 3/4" та 1/2".
Категоричні заборони та експлуатаційні обмеження
- Заборона прихованого монтажу різьби: Будь-які розбірні різьбові з'єднання, ущільнені ниткою, клоччям чи гелем, категорично заборонено замонолічувати в бетонні стяжки підлоги, заливати в перекриття або замуровувати в стіни під штукатурку. До трійника має бути забезпечений прямий візуальний доступ через ревізійні шафи чи люки. Для прихованих систем використовуйте аксіальні фітинги серії SLICE або прес-системи TM FADO.
- Хімічна сумісність середовища: Не допускається експлуатація латунних виробів у трубопроводах, які транспортують технологічні рідини чи гази з високим вмістом концентрованих кислот, аміаку або активного хлору, що викликають руйнування кристалічної структури латуні.
- Захист від статичних навантажень: Корпус трійника спроектований лише для компенсації внутрішнього гідродинамічного тиску рідини. Категорично заборонено навантажувати різьбовий вузол вагою важких елементів трубопроводу (наприклад, сталевих фільтрів або насосів) — усе важке обладнання повинно мати індивідуальні стінові кріплення.
Гарантія та європейська якість
Використання гарячештампованої первинної латуні CW617N, прецизійна точність нарізки різьбових витків та багаторівневий контроль геометричних параметрів гарантують безвідмовну службу продукції бренду. TM FADO надає офіційну заводську гарантію терміном 5 років на редукційні трійники латунної лінійки. Крім того, як вищий прояв інженерної відповідальності перед споживачем, вся оригінальна продукція бренду застрахована на суму 1 000 000 гривень, що повністю захищає майно від збитків у разі виникнення прихованих виробничих дефектів.
Комплексні рішення для систем автоматизації та теплотехніки
Для побудови технологічно досконалих, безпечних та енергоефективних вузлів розподілу (наприклад, у системах автоматичного підживлення, захисту від затоплення чи обв'язки теплогенераторів) редукційні трійники TM FADO рекомендується інтегрувати з такими сумісними категоріями обладнання:
- Автоматика безпеки та блоки керування TM FADO Smart House: Для створення байпасних ліній та підключення електромагнітних клапанів, датчиків тиску або протоку, контури яких вимагають переходу з діаметра 3/4" на 1/2".
- Колекторні блоки та змішувальні вузли: Латунні розподільники FADO Floor та серії KRVS із нержавіючої сталі, де редукційні трійники забезпечують акуратне підведення живильних ліній від котлового контуру.
- Предохранительна арматура та повітровідвідники: Автоматичні повітряні клапани, скидні запобіжні клапани та манометри з різьбою 1/2", які інсталюються безпосередньо у бічне редукційне відведення трійника.
- Професійні анаеробні герметики FADO: Спеціалізовані полімерні смоли для створення монолітних, вібростійких та абсолютно герметичних різьбових сполучень у трійникових вузлах з кутом фіксації до 90 градусів.
