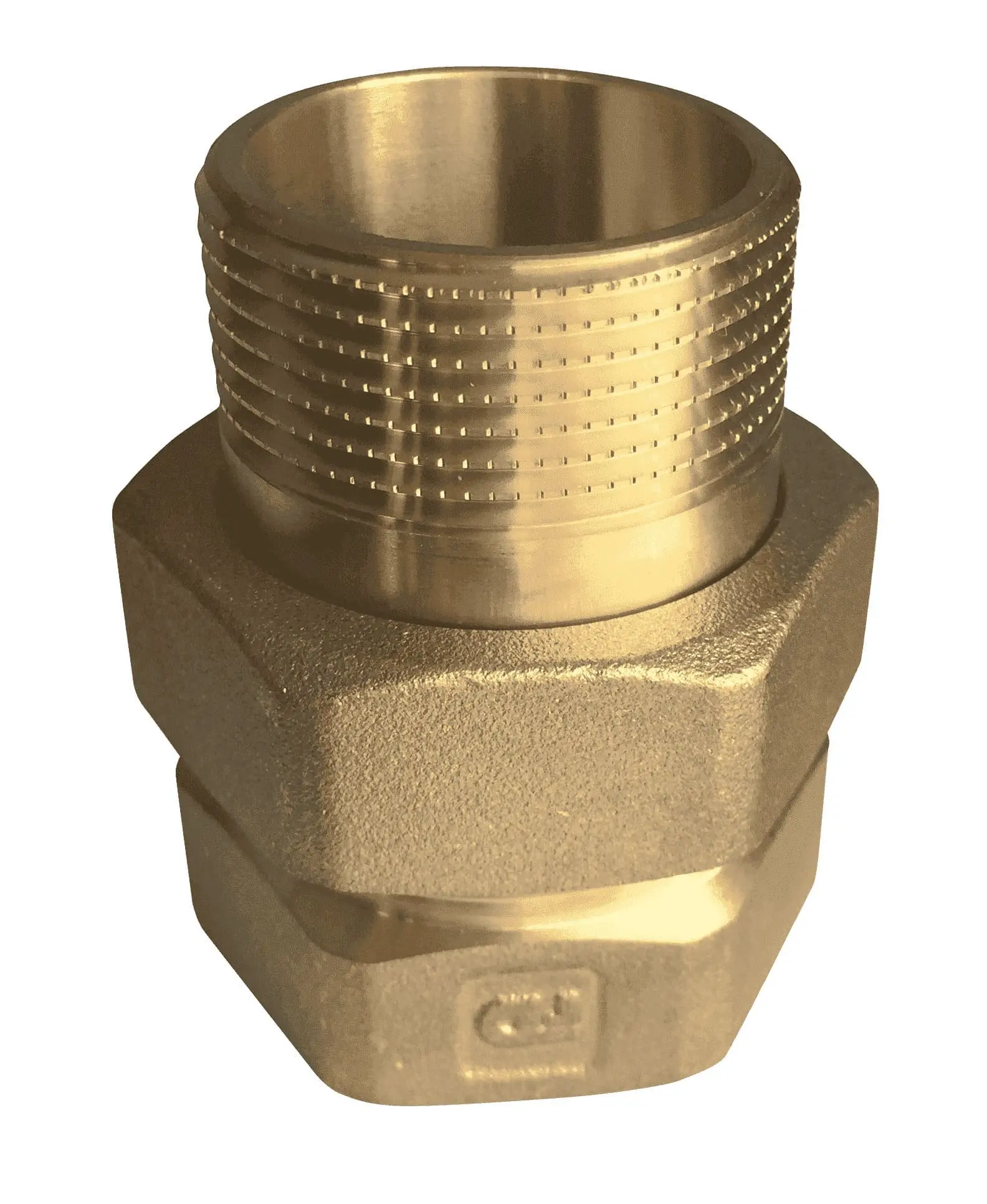

Згін з накидною гайкою Латунь FADO 25 1" прямий

Прямі латунні згони-американки TM FADO: Еталон модульності та надійності в інженерних мережах

У сучасній парадигмі проектування та монтажу систем опалення, водопостачання та кондиціонування ключовим інженерним завданням є забезпечення високої ремонтопридатності та модульності системи. Згін-американка — це спеціалізоване роз'ємне різьбове з'єднання, яке складається з двох штуцерів, накидної гайки та еластичного ущільнювального кільця. Фундаментальна функція цього виробу полягає у можливості швидко та без зусиль з'єднати або роз'єднати дві жорсткі ділянки трубопроводу або підключити масивне обладнання без необхідності обертання самих труб. Це радикально спрощує сервісне обслуговування, заміну чи демонтаж окремих вузлів. Прямі латунні згони-американки TM FADO уособлюють безкомпромісну європейську якість, забезпечуючи абсолютну герметичність стику, стабільну гідродинаміку робочого середовища та стійкість до значних термобаричних навантажень.

Для чого потрібна американка, де її використовувати та де її застосування заборонено

Сфера застосування та експлуатаційна ніша

Прямий згін-американка є незамінним елементом у вузлах, які вимагають регулярного технічного нагляду, профілактичного промивання або періодичної заміни обладнання. Основними сценаріями її використання є:

• Обв'язка котельного обладнання (підключення газових, електричних та твердопаливних котлів);
• Монтаж та швидкий демонтаж циркуляційних насосів у насосних групах та розподільчих модулях;
• Підключення бойлерів непрямого нагріву, буферних ємностей та накопичувальних баків ГВП;
• Комутація магістральних колбових фільтрів, редукторів тиску та лічильників обліку води;
• Приєднання радіаторів опалення та колекторних блок-систем до розподільчих ліній.

Категоричні інженерні обмеження: де американку використовувати НЕ МОЖНА

Попри колосальний запас міцності фітингів TM FADO, існують суворі технологічні заборони, порушення яких анулює заводську гарантію та ставить під загрозу безпеку об'єкта:

• Заборона прихованого монтажу (замонолічування): Оскільки американка є роз'ємним з'єднанням, її категорично заборонено ховати під штукатурку, заливати у бетонні стяжки підлоги чи зашивати гіпсокартоном без організації постійного візуального доступу через ревізійні люки;
• Несумісність з агресивними середовищами: Заборонено експлуатувати латунні згони в системах, що транспортують рідини чи гази з високим вмістом концентрованих кислот, аміаку або хлоридів, які здатні викликати прискорену децинкіфікацію (вимивання цинку зі сплаву) та крихкість металу;
• Заборона лінійного навантаження: Згін не повинен виступати в ролі опори для важких ділянок трубопроводу чи обладнання. Усі насоси та колектори повинні фіксуватися на стінах за допомогою індивідуальних кронштейнів, щоб зняти статичне навантаження з різьбового вузла.

Головні переваги прямих згонів-американок TM FADO

• Використання первинної латуні марки CW617N: Корпус та накидна гайка штампуються з високоякісного європейського латунного сплаву (відповідно до стандарту EN 12165), що забезпечує ідеальний баланс міцності та пластичності металу.
• Гаряче об'ємне штампування під тиском: На відміну від лиття, цей метод виробництва ущільнює структуру металу, повністю усуваючи ризик появи прихованих повітряних каверн, мікропор або внутрішніх дефектів стінок фітинга.
• Прецизійні ущільнення з EPDM каучуку: Надійне герметизуюче кільце зі спеціального етиленпропіленового каучуку зберігає тривалу еластичність, не деградує від постійного контакту з гарячим теплоносієм і витримує високі термічні навантаження.
• Номінальний тиск до 40 бар (PN40): Товстостінна конструкція і поглиблений профіль різьби дозволяють використовувати згони у висотних будівлях та мережах з високими показниками робочого тиску.
• Заводська мікронасічка різьби: Спеціальні мікронасічки на зовнішніх витках різьби запобігають сповзанню та видавлюванню нитки чи клоччя під час кутового збирання системи.

Конструктивні матеріали та технічні характеристики

Повні фізико-механічні та термодинамічні параметри лінійки прямих латунних згонів наведені у зведеній таблиці:

Асортиментний ряд прямих згонів-американок TM FADO

У таблиці представлено повний модельний ряд прямих американок із базовим індексом «B» (Brass — чиста конструкційна латунь професійного класу), призначених для лінійного підключення обладнання:

Рекомендації щодо монтажу, вибору та експлуатаційні норми

Протокол коректної інсталяції різьбового вузла

Перед початком збирання роз'ємного вузла переконайтеся в чистоті витків різьби, відсутності бруду або стружки. Візуально перевірте правильність посадки каучукового кільця EPDM у своєму пазу — воно не повинно бути перекрученим чи зміщеним. При закручуванні штуцерів використовуйте якісну нейлонову ущільнювальну нитку TM FADO, яка забезпечує надійну фіксацію. Накидну гайку американки затягуйте розвідним або ріжковим ключем із гладкими губками без надмірних зусиль, щоб не деформувати еластичну прокладку всередині з'єднання. Застосування газових ключів із зубцями суворо заборонено.

Правила обслуговування

Головною перевагою американки є можливість багаторазового розбирання. Якщо після кількох років експлуатації виникла потреба демонтувати обладнання, перед повторним збиранням рекомендується оновити каучукове кільце EPDM, якщо воно втратило еластичність чи зазнало усадки під дією температур.

Гарантія та європейська якість

Автоматизований контроль параметрів різьби, висока щільність гарячештампованої латуні CW617N та суворе дотримання європейських стандартів безпеки роблять продукцію бренду синонімом довговічності. TM FADO надає офіційну гарантію терміном 5 років на всю лінійку прямих латунних згонів-американок. Додатковим ступенем фінансової та інженерної безпеки виступає страховий поліс цивільної відповідальності бренду на суму 1 000 000 гривен, що повністю захищає майно споживача від наслідків прихованих виробничих дефектів.

Комплексні рішення для збалансованих систем

Для побудови бездоганно працюючих, стабільних та герметичних комунікацій рекомендується використовувати системні рішення від одного виробника. Прямі латунні американки TM FADO демонструють абсолютну сумісність із такими суміжними категоріями:

• Труби PPR — преміальні поліпропіленові труби TM FADO з базальтовим армуванням для надійних ліній опалення та ГВП;
• Фітинги — повний спектр сполучних елементів (муфти, ніпелі, трійники, кутники) для розгортання мереж будь-якої архітектури;
• Інструмент для пайки — фірмові зварювальні апарати з тефлоновим покриттям насадок для швидкого збирання полімерних трубопроводів;
• Ущільнювальні матеріали — високотехнологічна нейлонова нитка FADO NPN та анаеробні клей-герметики для бездоганної фіксації різьбових стиків.
