Кран кульовий FADO New PN40 15 1/2" ВЗ
Опис товару

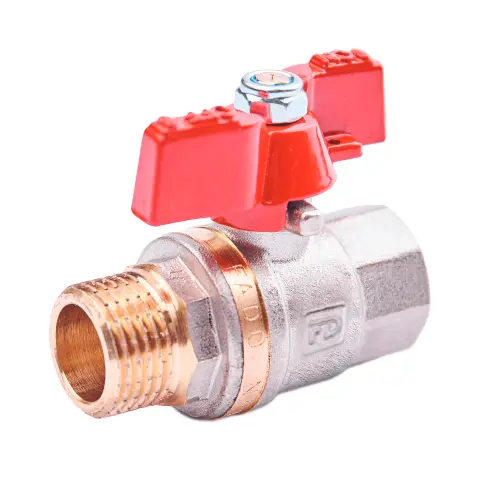

Кран кульовий FADO New 1/2" ЗВ (KN1) — повнопрохідний латунний запірний кран DN15 (у побуті — шаровий кран) для систем водопостачання та опалення. Приєднання — різьба зовнішня – внутрішня, керування — ручка-«метелик» з алюмінію. Номінальний тиск PN до 40 бар, робоча температура від −20 до +150 °C, ресурс 25 000 циклів, нормативний термін служби 30 років.
Де застосовують кран KN1 1/2"
Типорозмір 1/2" (DN15) зазвичай обирають для таких вузлів: внутрішньоквартирне розведення, відгалуження до сантехнічних приладів і вузли обліку води. Зовнішня різьба з одного боку дозволяє вкрутити кран у фітинг, колектор чи муфту, а внутрішня з іншого — приєднати наступний елемент без додаткового ніпеля. Компактний «метелик» зручний у тісних нішах і колекторних шафах. На ньому є вушка для пломбування, тому кран підходить для вузлів обліку води та систем пожежогасіння.
- трубопроводи питної та господарсько-питної води
- гаряче водопостачання і системи опалення
- стиснене повітря та рідкі вуглеводні
- технологічні трубопроводи з рідинами, неагресивними до матеріалів крана
Технічні характеристики KN1
| Параметр | Значення |
|---|---|
| Артикул | KN1 |
| Серія | FADO New |
| Тип | Кран кульовий повнопрохідний |
| Розмір | 1/2" (DN15) |
| Приєднання | різьба зовнішня – внутрішня |
| Ручка | ручка-«метелик» з алюмінію |
| Номінальний тиск PN | до 40 бар (4,0 МПа) |
| Робоча температура | від −20 до +150 °C |
| Площа прохідного перерізу | 94 % перерізу трубопроводу |
| Клас герметичності затвора | А |
| Мінімальний ресурс | 25 000 циклів |
| Напрацювання на відмову | 55 000 циклів |
| Ремонтопридатність | так |
| Нормативний термін служби | 30 років |
| Гарантія виробника | 5 років після встановлення за умови дотримання вимог паспорта |
| Вага | 162 г |
Матеріали деталей
| Деталь | Матеріал |
|---|---|
| Корпус | латунь CW617N, нікельована |
| Куля та шток | латунь CW614N |
| Сідельні кільця | тефлон PTFE |
| Сальниковий ущільнювач | тефлон PTFE |
| Ручка | алюміній |
Допустимий тиск залежно від температури
40 бар кран витримує до +90 °C, із нагріванням середовища допустимий тиск знижується. Дані з паспорта виробника:
| Температура середовища | Допустимий тиск |
|---|---|
| до +90 °C | 40 бар |
| +100 °C | 37 бар |
| +110 °C | 31 бар |
| +120 °C | 26 бар |
| +130 °C | 20 бар |
| +140 °C | 14 бар |
| +150 °C | 8 бар |
Розміри та інші виконання
| Артикул | Розмір | Умовний прохід | Вага |
|---|---|---|---|
| KN1 | 1/2" | DN15 | 162 г |
| KN2 | 3/4" | DN20 | 249 г |
| KN3 | 1" | DN25 | 385 г |
Те саме в іншому виконанні:
Монтаж і експлуатація
- Ущільнюйте різьбу матеріалами, зазначеними в паспорті: стрічка ФУМ FADO або нейлонова ущільнювальна нитка FADO.
- Важільний трубний ключ — не вище № 2, зусилля прикладайте лише до шестигранника вхідного патрубка.
- Кран можна ставити в будь-якому положенні, але він не повинен сприймати навантаження від трубопроводу: вигин, кручення, вібрацію, неспіввісність.
- Використовуйте кран лише для повного відкриття або закриття потоку: як регулювальну арматуру його застосовувати заборонено.
- Не допускайте замерзання середовища. Під час осушення системи на зиму залишайте кран напіввідкритим, щоб у порожнинах за кулею не лишилося води.
- Експлуатуйте кран одночасно лише з одним максимальним параметром — тиском або температурою.
Поширені запитання про KN1
Чи можна використовувати кран KN1 для газу?
Ні. Кран призначений для води, опалення, стисненого повітря та рідин, зазначених у паспорті. Для газопроводів потрібні крани спеціальної серії: FADO ГАЗ GB11, FADO ГАЗ GR11.
Чим KN1 відрізняється від крана Classic KN11?
Конструкція та матеріали подібні, але в серії New нормативний термін служби 30 років проти 25, а паспорт дає допустимий тиск аж до +150 °C (8 бар). Аналог серії Classic: KN11.
Чи витримає кран 40 бар на гарячому теплоносії?
Ні, повні 40 бар допустимі до +90 °C. При +120 °C допустимий тиск становить 26 бар, при +150 °C — 8 бар.
Що ще знадобиться для вузла
- фільтр FADO 1/2" (F1) — захищає кран і прилади від механічних домішок
- зворотний клапан FADO 1/2" (KL1) — запобігає зворотному потоку
- редуктор тиску FADO 1/2 — знижує тиск на вводі холодної води
- кран із сервоприводом Water Control 1/2 — автоматичне перекриття води під час протікання
Більше позицій — у розділі запірна арматура FADO.
