Латунні кутники TM FADO (ЗВ): Компактні рішення для кутових з'єднань без зайвих елементів
Проектування та монтаж сучасних інженерних мереж водопостачання, опалення та технологічних трубопроводів вимагає раціонального використання кожного сантиметра монтажного простору. У точках просторової зміни напрямку магістралі під кутом 90 градусов використання стандартних кутників типу «Внутрішня-Внутрішня» часто змушує встановлювати додаткові сполучні ніпелі для підключення кранів, фільтрів або обладнання. Це не лише збільшує габарити вузла, але й створює зайве різьбове з'єднання, підвищуючи ризик виникнення протікання під дією термічних розширень та гідравлічних ударів. Латунні різьбові кутники TM FADO конфігурації «Зовнішня-Внутрішня» (ЗВ) розроблені для прямого сполучення елементів без проміжних адаптерів. Завдяки високій європейській якості гарячого штампування та точності обробки різьбових витків, ця лінійка забезпечує абсолютну герметичність, високу механічну міцність та тривалий термін безвідмовної експлуатації всієї інженерної системи.
Головні переваги кутників ЗВ TM FADO
- Оптимізація монтажного вузла: Поєднання зовнішньої та внутрішньої різьби в одному корпусі дозволяє вкручувати кутник безпосередньо у запірну арматуру, колектори чи виходи приладів, зменшуючи загальну довжину з'єднання.
- Преміальна латунь CW617N: Усі деталі штампуються з виключно первинного металургійного сплаву марки CW617N (згідно з EN 12165), що гарантує високу пластичність корпусу та абсолютну стійкість до децинкіфікації.
- Монолітна структура без мікропор: Технологія гарячого об'ємного пресування ущільнює кристалічну решітку латуні. Це унеможливлює появу прихованих раковин, повітряних порожнин або тріщин у зоні вигину потоку.
- Заводські мікронасічки на зовнішній різьбі: Спеціальні пази на зовнішніх витках надійно утримують ущільнювальну нитку або льон, запобігаючи їх прокручуванню та зсуву в момент загвинчування.
- Високий термобаричний запас (PN40): Посилена товщина стінок на зовнішньому радіусі повороту дозволяє виробам стабільно витримувати тиск до 40 бар та температурні навантаження в закритих і відкритих контурах.
- Екологічність та санітарна безпека: Сплав відповідає суворим гігієнічним нормативам ЄС, що робить фітинги повністю безпечними для використання у трубопроводах з питною водою.
Конструктивні матеріали та технічні характеристики
Завдяки прецизійній токарній обробці на верстатах з ЧПК та суворому лабораторному контролю сировини, кутники TM FADO відповідають найвищим вимогам гідродинамічної стабільності:
| Технічний параметр | Паспортне інженерне значення та стандарт |
|---|---|
| Матеріал корпусу фітинга | Гарячештампована латунь марки CW617N (EN 12165) |
| Номінальний робочий тиск (PN) | До 40 бар (при температурі середовища до +120 °C) |
| Робочий тиск при підвищених температурах | 32 бар (при +200 °C) / 27 бар (при +250 °C) |
| Гранично допустима температура корпусу | До +250 °C (у закритих металевих контурах) |
| Кут повороту магістралі | 90 градусов |
| Стандарт трубної циліндричної різьби | UNI EN ISO 228-1:2003 |
| Сумісні типи робочого середовища | Вода (питна, технічна), пара, стиснене повітря, гліколеві розчини (до 50%) |
Асортиментний ряд латунних кутників TM FADO (Серія ЗВ)
У таблиці представлено повний перелік моделей із базовим індексом «B» (Brass — чиста конструкційна латунь без сторонніх гальванічних покриттів), призначених для кутового переходу з зовнішньої різьби на внутрішню:
| Повне найменування деталі | Заводський артикул | Типорозмір різьби (Зовнішня х Внутрішня) | Функціональне призначення вузла |
|---|---|---|---|

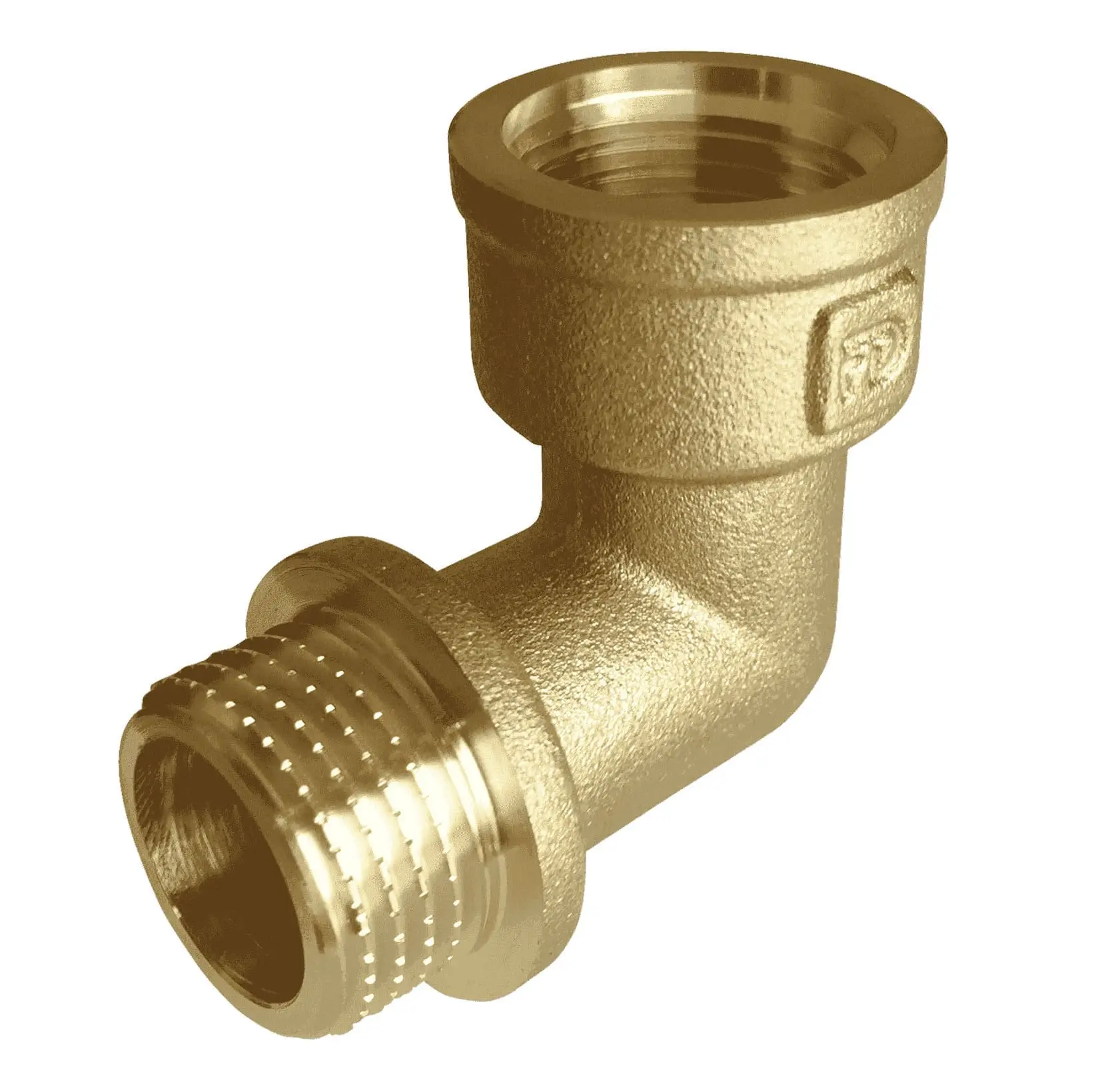

| Латунь FADO Кутник 1/2" ЗВ | U11B | 1/2" х 1/2" Зовнішня-Внутрішня | Застосовується для компактних поворотів квартирного розведення, прямого підключення кульових кранів, змішувачів та лічильників води. |
| Латунь FADO Кутник 3/4" ЗВ | U12B | 3/4" х 3/4" Зовнішня-Внутрішня | Оптимальний вибір для організації кутових переходів на магістральних трубах 3/4", підключення колекторних блоків та колбових фільтрів. |
| Латунь FADO Кутник 1" ЗВ | U13B | 1" х 1" Зовнішня-Внутрішня | Повнопрохідний масивний кутник для обв'язки котельного обладнання, підключення циркуляційних насосів, бойлерів та гідравлічних розділювачів. |
Рекомендації щодо монтажу, вибору та експлуатаційні норми
Специфіка конструкції ЗВ та правила ущільнення
Кутник конфігурації ЗВ має з одного боку зовнішню різьбу, а з іншого — внутрішню того ж діаметра. Зовнішня сторона вкручується безпосередньо у внутрішню різьбу запірного крана або патрубка обладнання, що позбавляє від необхідності покупки окремого ніпеля. Для герметизації зовнішньої різьбової частини рекомендується застосовувати фірмову нейлонову нитку TM FADO (серія NPN) або анаеробні клей-герметики FADO FL50. Завдяки насічкам на зовнішній різьбі, нитка міцно фіксується у витках, а анаеробний гель дозволяє виконати точне просторове позиціонування (юстирування) деталі під потрібним кутом без втрати герметичності.
Вимоги до слюсарного інструменту
Затягування різьбових з'єднань слід виконувати ріжковими або розвідними ключами з гладкими робочими губками, прикладеними до шестигранних або восьмигранних технологічних зон на корпусі кутника. Використання трубних (газових) ключів із гострими зубцями категорично заборонено, оскільки вони зминають пластичну латунь, деформують внутрішню різьбу та утворюють мікротріщини, які під впливом гідроударів можуть призвести до розриву корпуса.
Категоричні інженерні обмеження
- Заборона замонолічування: Будь-які розбірні різьбові вузли, паковані ниткою чи льоном, суворо заборонено замуровувати у бетонні стяжки підлоги або заштукатурювати в стіни без забезпечення ревізійного доступу. Для прихованих трас використовуйте натяжні системи SLICE або прес-фітинги TM FADO.
- Хімічна сумісність: Не допускається експлуатація фітингів у середовищах із вмістом концентрованих кислот, аміаку або лугів, які руйнують кристалічну структуру латунного сплаву.
- Компенсація статичних навантажень: Корпус кутника розрахований лише на внутрішній тиск рідини. Забороняється навантажувати різьбовий вузол вагою важких елементів (насосів, фільтрів) — усе масивне обладнання повинно мати індивідуальні кронштейни кріплення до стіни.
Гарантія та європейська якість
Прецизійна точність механічної обробки різьби, використання високоякісної гарячештампованої латуні CW617N та суворе дотримання європейських виробничих стандартів гарантують тривалий термін служби арматури. TM FADO надає офіційну заводську гарантію терміном 5 років на всю лінійку кутників ЗВ. Додатковим фактором максимальної безпеки є повне фінансове страхування цивільної відповідальності бренду на суму 1 000 000 гривень, що захищає майно споживача від збитків у разі виникнення прихованих виробничих дефектів.
Комплексні рішення для радіаторної обв'язки та гнучкого підключення
Для побудови естетичних, надійних та довговічних інженерних вузлів у системах опалення та водопостачання, латунні кутники ЗВ TM FADO рекомендується поєднувати з суміжними категоріями продукції бренду:
- Радіаторна арматура TM FADO RAD: Термостатичні та ручні клапани для точного регулювання тепловіддачі опалювальних приладів при боковому або нижньому підключенні.
- Гнучка сильфонна підводка FADO INOX WATER: Нержавіючі шланги для надійного та вібростійкого підключення водонагрівачів, котлів та газових колонок через кутові вузли.
- Запірна арматура серій Classic та Premio: Повнопрохідні кульові крани з ручкою-метеликом або важелем для прямої комутації з зовнішньою різьбою кутника.
- Ущільнювальні пасти та сантехнічний льон FADO: Комплекти KPP01 для створення класичних, термостійких та пластичних різьбових з'єднань у високотемпературних контурах.
