Латунні кутники TM FADO (ВВ): Прецизійна зміна напрямку потоку у складних інженерних вузлах
Проектування та монтаж сучасних трубопровідних систем опалення, гарячого та холодного водопостачання супроводжуються необхідністю точного просторового позиціонування магістралей. У точках повороту трубопроводу під кутом 90 градусов робоче середовище створює підвищений локальний гідродинамічний опір, який супроводжується турбулентними завихреннями та відносним зростанням тиску на зовнішню стінку фітинга. Використання тонкостінних або кустарних кутових з'єднувачів у таких вузлах неминуче призводить до їх розриву під дією гідравлічних ударів та термічних деформацій. Латунні різьбові кутники TM FADO конфігурації «Внутрішня-Внутрішня» (ВВ) розроблені спеціально для створення абсолютно герметичних, механічно міцних та компактних кутових з'єднань між двома елементами інженерної системи із зовнішньою різьбою. Дана лінійка виготовляється за жорсткими стандартами європейської якості, гарантуючи надійну та безвідмовну роботу відповідальних вузлів протягом усього терміну експлуатації будівлі.
Головні переваги латунних кутників TM FADO
- Сертифікований сплав CW617N: Усі кутники лінійки штампуються виключно з первинної сантехнічної латуні марки CW617N відповідно до європейського нормативу EN 12165, що забезпечує абсолютну стійкість до децинкіфікації та корозійного руйнування.
- Гаряче об'ємне пресування (Forging): Виробництво корпусів під високим тиском у гарячому стані повністю ущільнює кристалічну решітку металу. Це унеможливлює появу прихованих повітряних каверн, мікропор або внутрішніх тріщин, що виключає ризик раптового розриву фітинга.
- Посилена стінка в зоні вигину: Конструкція кутника має збільшену товщину металу на зовнішньому радіусі повороту, що дозволяє легко компенсувати гідравлічні удари та високі крутні моменти під час монтажу.
- Прецизійна трубна різьба: Висока точність нарізки циліндричної різьби на верстатах з ЧПК забезпечує соосність деталей, виключаючи перекоси при зкручуванні.
- Високий термобаричний запас (PN40): Фітинги розраховані на постійну роботу під тиском до 40 бар та короткочасні температурні піки, що робить їх універсальним рішенням для побутових і промислових мереж.
- Екологічність та безпека: Сплав відповідає суворим санітарним нормам і повністю придатний для транспортування питної води.
Конструктивні матеріали та технічні характеристики
Ретельний лабораторний контроль складових елементів сплаву та точні геометричні параметри гарантують відповідність кутників TM FADO заявленим інженерним паспортним даним:
| Технічний параметр | Паспортне інженерне значення та стандарт |
|---|---|
| Матеріал корпусу фітинга | Гарячештампована латунь марки CW617N (EN 12165) |
| Номінальний робочий тиск (PN) | До 40 бар (при температурі робочого середовища до +120 °C) |
| Стійкість до тиску при високих температурах | 32 бар (при +200 °C) / 27 бар (при +250 °C) |
| Гранична температура корпусу | До +250 °C (у закритих металевих контурах) |
| Стандарт циліндричної трубної різьби | UNI EN ISO 228-1:2003 |
| Кут повороту магістралі | 90 градусів |
| Сумісні типи робочого середовища | Вода (питна, технічна), пара, стиснене повітря, гліколеві розчини (до 50%) |
Асортиментний ряд латунних кутників TM FADO (Серія ВВ)
У таблиці представлено повний перелік кутників із трьома базовими типорозмірами внутрішньої різьби (індекс «B» — чиста конструкційна латунь без сторонніх гальванічних покриттів):
| Повне найменування деталі | Заводський артикул | Типорозмір різьби (Внутрішня х Внутрішня) | Функціональне призначення вузла |
|---|---|---|---|
| Латунь FADO Кутник 1/2" ВВ | U01B | 1/2" х 1/2" Внутрішня-Внутрішня | Компактний кутник для поворотів локальних квартирних трубопроводів, підключення змішувачів, сантехнічних приладів та лічильників. |
| Латунь FADO Кутник 3/4" ВВ | U02B | 3/4" х 3/4" Внутрішня-Внутрішня | Застосовується для організації повороту стояків водопостачання, магістральних ліній опалення та підведення до колекторних блоків. |

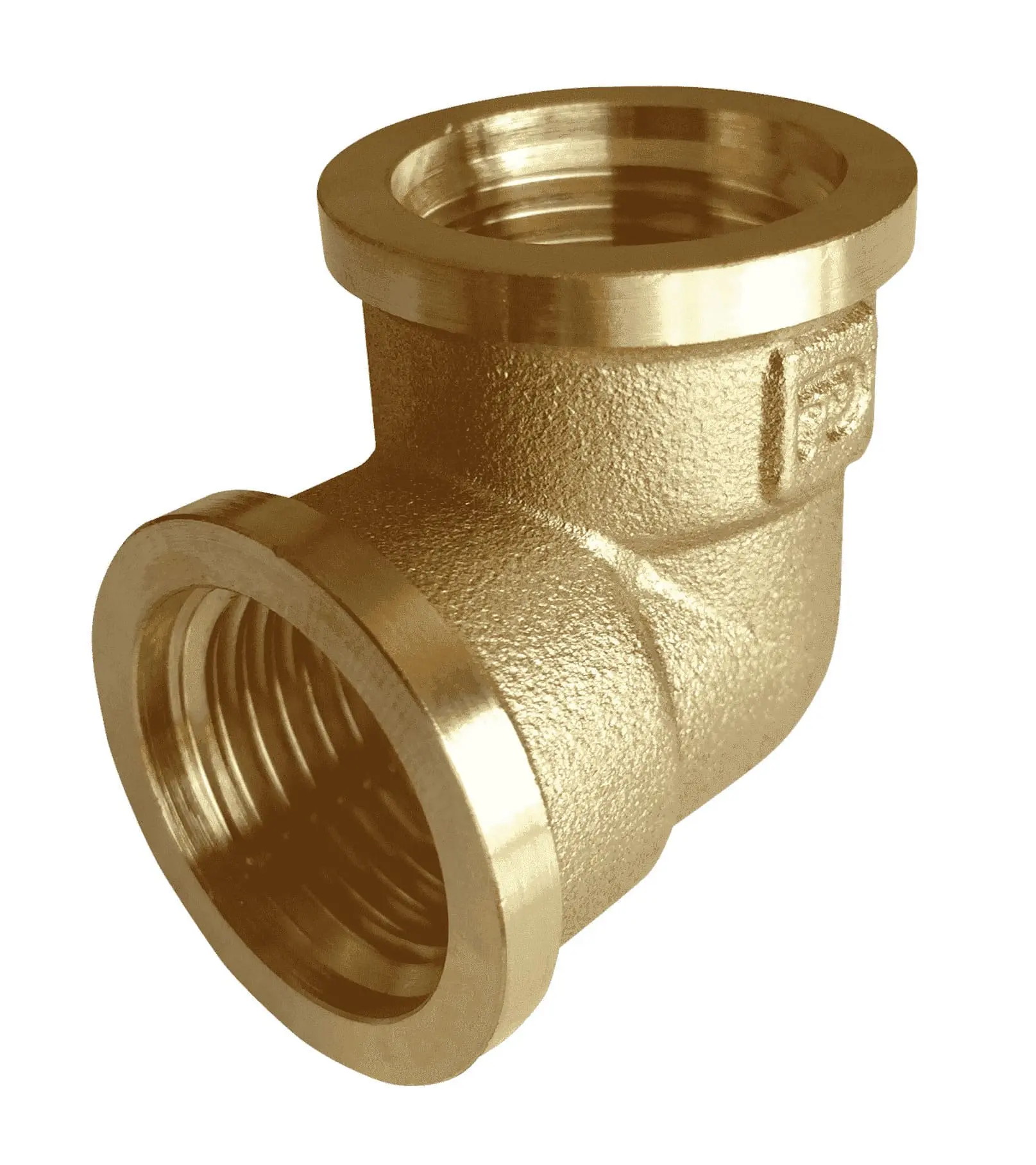

| Латунь FADO Кутник 1" ВВ | U03B | 1" х 1" Внутрішня-Внутрішня | Повнопрохідний масивний кутник для обв'язки котельного обладнання, підключення насосних груп, бойлерів та гідравлічних розділювачів. |
Рекомендації щодо монтажу, вибору та експлуатаційні норми
Інженерне призначення та правила ущільнення різьби
Кутник конфігурації ВВ призначений для прямого з'єднання двох елементів трубопроводу або запірної арматури, що мають зовнішню різьбу однакового діаметра, під кутом 90 градусів. Перед початком монтажу переконайтеся в чистоті внутрішніх різьбових каналів від пилу, будівельного сміття та стружки. Для герметизації з'єднань рекомендується використовувати фірмову нейлонову ущільнювальну нитку TM FADO (серія NPN) або анаеробні клей-герметики (рідкий фум). Використання анаеробних гелів дозволяє токарно відрегулювати кут виходу деталі в просторі без втрати герметичності, що спрощує позиціювання суміжних кранів чи фільтрів.
Вимоги до слюсарного інструменту
Монтажні роботи повинні виконуватися виключно рожковими або розвідними ключами з гладкими робочими губками, прикладеними до спеціальних технологічних граней на корпусі кутника. Категорично заборонено застосовувати трубні (газові) ключі з гострими сталевими зубцями — вони зминають пластичну латунь, деформують внутрішню різьбу та створюють мікротріщини, які з часом призводять до руйнування фітинга під впливом усталості металу.
Категоричні інженерні обмеження та заборони
- Заборона замонолічування розбірних з'єднань: Будь-які різьбові вузли, зібрані із застосуванням ущільнювальної нитки, пакли або ФУМ-стрічки, суворо заборонено заливати бетоном у стяжки підлоги чи замуровувати у штроби стін без забезпечення прямого ревізійного доступу. Для прихованих трас застосовуйте натяжні системи SLICE або прес-фітинги TM FADO.
- Несумісність з агресивною хімією: Фітинги не призначені для роботи в середовищах із вмістом концентрованих кислот, лугів або розчинів аміаку, які руйнують кристалічну структуру латуні та вимивають цинк.
- Захист від механічних перевантажень: Корпус кутника спроектований лише для компенсації внутрішнього тиску рідини. Категорично заборонено навантажувати різьбовий вузол статичною вагою важкого обладнання — циркуляційні насоси та колекторні блоки повинні мати власні стінові кріплення.
Гарантія та європейська якість
Використання високоякісного первинного сплаву CW617N, автоматизований контроль токарної обробки різьбових витків та відповідність суворим європейським стандартам металургії забезпечують довговічність та надійність арматури. TM FADO надає офіційну заводську гарантію терміном 5 років на всю лінійку латунних кутників. На додаток, уся оригінальна продукція бренду має фінансове страхування цивільної відповідальності на суму 1 000 000 гривень, що забезпечує повний захист майна від збитків у разі виникнення прихованих виробничих дефектів.
Комплексні рішення для насосно-змішувальних та фільтраційних вузлів
Для побудови високоефективних, надійних та довговічних комунікацій у котельнях і водорозподільчих пунктах, кутники TM FADO рекомендується інтегрувати з суміжними категоріями обладнання від одного виробника:
- Насосні групи FADO NGZ та гідравлічні стрілки SGZ01: Для створення компактних, естетично довершених та зручних в обслуговуванні котельних блоків із поворотом магістралей під 90°.
- Магнітні фільтри-дешламатори FADO DFM: Для ефективного захисту циркуляційних насосів та теплообмінників від залізистого шламу та механічних домішок.
- Запірна арматура серій Classic та Premio: Повнопрохідні латунні кульові крани для надійного перекриття окремих відгалужень чи контурів.
- Ущільнювальні матеріали та анаеробні гелі FADO FL50: Професійні полімерні смоли та нейлонова нитка для монолітної, вібростійкої та абсолютно герметичної фіксації різьбових з'єднань.
