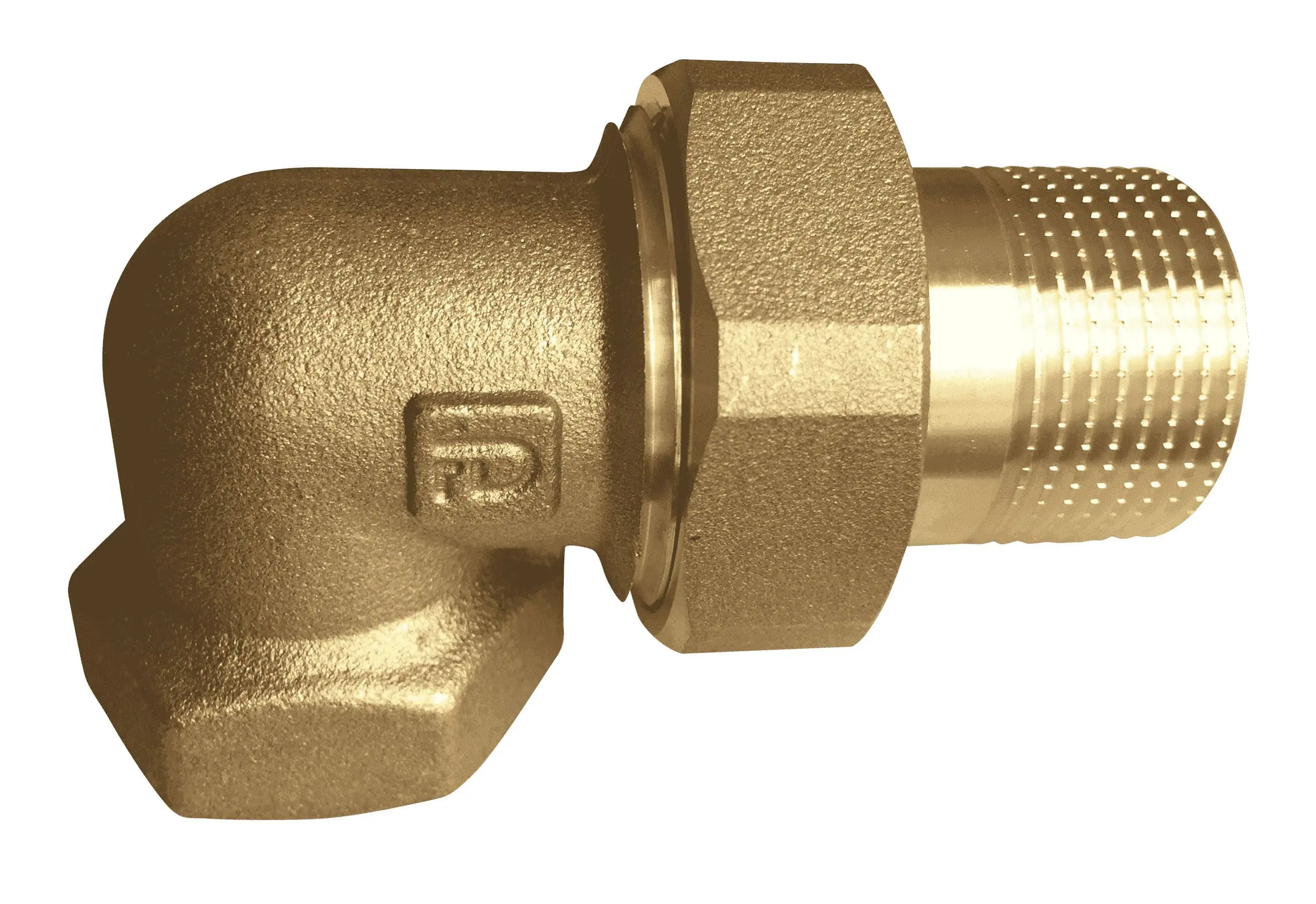

Згін з накидною гайкою Латунь FADO 15 1/2" кутовий

Кутові латунні згони-американки TM FADO: Компактність та рознімна модульність для кутових вузлів

При проектуванні та інсталяції сучасних систем опалення та водопостачання монтажники часто стикаються з проблемою обмеженого простору та необхідністю компактного розведення магістралей під кутом 90 градусів. У місцях зміни напрямку потоку теплоносія гідродинамічна система відчуває найбільші навантаження через виникнення локальних зон турбулентності та гідравлічних ударів. Використання застарілих жорстких з'єднань або громіздких комбінацій зі звичайного кутника та прямого згону суттєво збільшує кількість стиків, що підвищує ризики розгерметизації системи. Кутові латунні згони-американки TM FADO являють собою високонадійне інженерне рішення, яке поєднує в одному монолітному корпусі поворот потоку під кутом 90 градусів та розбірний комутаційний вузол. Ця лінійка продукції відповідає найсуворішим стандартам європейської якості, гарантуючи абсолютну герметичність, спрощений монтаж та легке обслуговування котельного, насосного та радіаторного обладнання.

Призначення кутової американки, правила використання та експлуатаційні табу

Для чого потрібен кутовий згін-американка та де його використовувати

Конструкція кутового згону-американки складається з двох латунних штуцерів, накидної гайки та еластичного ущільнювального кільця, розташованих під кутом 90 градусів. Його головна інженерна функція — створення розбірного різьбового з'єднання жорстких трубопроводів у місцях, де лінія змінює свій напрямок. Наявність накидної гайки дозволяє підключати чи демонтувати масивні сантехнічні прилади без обертання самих труб, що є критично важливим при роботі в обмеженому просторі. Основними сценаріями використання кутових американок є:

• Підключення настінних двоконтурних газових або електричних котлів знизу, де підводка труб виконується впритул до стіни;
• Естетичне підключення секційних та панельних радіаторів опалення з підлоги чи стіни;
• Комутація розподільчих колекторів та колекторних блок-систем усередині вузьких сантехнічних шаф;
• Підключення накопичувальних водонагрівачів (бойлерів) та розширювальних баків в умовах гострого дефіциту простору котельні;
• Встановлення лічильників обліку, редукторів та магістральних фільтрів у важкодоступних кутових нішах.

Де використовувати кутову американку категорично ЗАБОРОНЕНО

Незважаючи на високу механічну міцність та зносостійкість арматури TM FADO, існують технологічні обмеження, нехтування якими веде до аварійних ситуацій:

• Заборона прихованого монтажу у стінах та стяжках: Будучи розбірним з'єднанням, кутовий згін підлягає періодичному огляду. Його категорично заборонено заливати бетоном або замуровувати під штукатурку без організації постійного доступу через ревізійні люки. Для прихованих монолітних трас застосовуйте натяжні системи TM FADO;
• Несумісність з агресивним хімічним середовищем: Фітинги не призначені для трубопроводів, що транспортують концентровані кислоти, розчини аміаку або рідини з високою концентрацією хлоридів, оскільки ці речовини руйнують структуру латуні та викликають вимивання цинку;
• Заборона статичного та згинального навантаження: Накидна гайка та штуцери розраховані виключно на утримання внутрішнього тиску. Заборонено навантажувати американку вагою важких насосів чи сталевих вузлів — усе масивне обладнання повинно мати індивідуальні настінні або підлогові кріплення.

Головні переваги кутових згонів-американок TM FADO

• Преміальна європейська сировина: Корпус, штуцери та накидна гайка виготовляються з високоякісної первинної латуні марки CW617N (згідно з європейським стандартом EN 12165), що забезпечує тривалий термін служби вузла.
• Гаряче об'ємне штампування корпусу: Завдяки пресуванню під високим тиском, структура металу стає монолітною. Це повністю виключає ризик наявності мікропор, повітряних каверн або прихованих дефектів стінок фітинга.
• Надійне термостійке ущільнення EPDM: Герметизуюче кільце зі спеціального синтетичного каучуку EPDM ідеально сідає в пази, стійке до тривалого впливу гарячої води та розчинів гліколю (до 50%) і не втрачає еластичності з часом.
• Робота під високим тиском (PN40): Товстостінний профіль корпусу та глибока трубна різьба дозволяють витримувати номінальний тиск до 40 бар, що гарантує стабільність роботи у висотних будівлях.
• Насічки на зовнішній різьбі: Спеціальні заводські мікронасічки міцно утримують сантехнічний льон чи нитку під час пакування, не дозволяючи матеріалу зміщуватися або видавлюватися під кутовим зусиллям.

Конструктивні матеріали та технічні характеристики

Прецизійна обробка деталей на високоточних верстатах забезпечує ідеальну сумісність елементів згону та виключає внутрішні напруження металу:

Асортиментний ряд кутових згонів-американок TM FADO

Нижче наведено повний модельний ряд кутових американок із базовим індексом «B» (Brass — чиста конструкційна латунь без сторонніх покриттів), призначених для просторової комутації під кутом 90 градусів:

Рекомендації щодо монтажу, вибору та експлуатаційні норми

Протокол правильної інсталяції та затягування

Перед початком збирання роз'ємного кутового вузла переконайтеся в абсолютній чистоті різьбових витків та паза, куди встановлюється прокладка. Кільце з EPDM каучуку має щільно сидіти на своєму місці, без заломів чи перекручувань. Для пакування стаціонарних різьбових штуцерів рекомендується використовувати оригінальну нейлонову ущільнювальну нитку TM FADO, яка забезпечує надійну фіксацію. Накидну гайку американки затягуйте за допомогою ріжкового або розвідного ключа з гладкими губками — це дозволить уникнути деформації латунних граней. Закручувати гайку слід помірно, оскільки герметичність досягається за рахунок щільного прилягання каучукового кільця, а не за рахунок надмірного зусилля.

Регламент повторного обслуговування

Кутова американка розрахована на багаторазове розбирання. Якщо після тривалого періоду експлуатації (понад 5-7 років) ви проводите демонтаж обладнання для профілактики, перед зворотним збиранням рекомендується візуально оцінити стан ущільнювального кільця EPDM і, за необхідності, замінити його на нове для відновлення повної еластичності вузла.

Гарантія та європейська якість

Прецизійна точність геометричних параметрів різьби, автоматизований контроль щільності сплаву CW617N та висока культура виробництва гарантують тривалий термін експлуатації продукції. TM FADO надає офіційну заводську гарантію терміном 5 років на всю лінійку кутових латунних американок. Як додатковий засіб захисту споживачів, вся оригінальна продукція бренду застрахована на суму 1 000 000 гривень, що підтверджує абсолютну впевненість виробника в інженерній надійності кожного фітинга.

Комплексні рішення для збалансованих систем

Для досягнення максимальної довговічності, герметичності та бездоганної роботи трубопроводів рекомендується використовувати комплексні системні рішення від одного бренду. Кутові латунні американки TM FADO стовідсотково сумісні з такими категоріями товарів:

• Труби PPR — преміальні поліпропіленові труби TM FADO з базальтовим армуванням для надійних контурів опалення;
• Фітинги — повний номенклатурний спектр сполучних різьбових деталей (муфти, ніпелі, трійники) для розгалуження мереж;
• Інструмент для пайки — професійні зварювальні апарати з високоточними насадками для швидкого збирання полімерних трубопроводів;
• Ущільнювальні матеріали — фірмова нейлонова нитка FADO NPN та анаеробні клей-герметики для швидкої та бездоганної фіксації різьбових стиків.
