Латунні футорки TM FADO: Прецизійні редукційні фітинги для надійної комутації магістралей
При розгортанні сучасних інженерних мереж водопостачання, опалення та кондиціонування часто виникає технологічна необхідність підключення обладнання або арматури меншого діаметра до магістральних ліній більшого перерізу. У таких редукційних вузлах робоче середовище створює підвищений локальний тиск та турбулентність потоку, що висуває екстремальні вимоги до міцності сполучних елементів. Використання низькоякісних тонкостінних деталей на відповідальних переходах неминуче призводить до їх розриву уздовж витків різьби або появи мікротріщин під дією гідроударів та термічних розширень. Латунні футорки TM FADO представляють собою спеціалізовану арматуру преміального класу, яка розроблена для створення абсолютно герметичних, механічно стійких та компактних редукційних переходів. Завдяки бездоганній точності виготовлення та орієнтації на високі стандарти європейської якості, ці компоненти гарантують безвідмовну та безпечну роботу інженерних систем протягом багатьох десятиліть.
Головні переваги латунних футорок TM FADO
- Сертифікована первинна латунь CW617N: Корпуси фітингів виготовляються виключно з преміального сплаву марки CW617N відповідно до європейського нормативу EN 12165. Це забезпечує екологічну безпеку та високу стійкість металу до вимивання цинку під впливом води.
- Гаряче об'ємне штампування під тиском: Технологія гарячого пресування ущільнює кристалічну решітку сплаву, повністю нівелюючи ризик появи внутрішніх мікропор, каверн або прихованих дефектів лиття. Це дозволяє деталям витримувати колосальні крутні моменти під час затягування.
- Заводська мікронасічка на зовнішній різьбі: Спеціальний профіль різьби з насічками надійно фіксує ущільнювальні матеріали (клоччя, анаеробні гелі, нитки), запобігаючи їх зміщенню чи видавлюванню в процесі монтажу, що є запорукою стовідсоткової герметичності.
- Екстремальна стійкість до термобаричних навантажень: Завдяки продуманій товщині стінок футорки легко справляються з номінальним робочим тиском до 40 бар (PN40) та піковими температурними стрибками теплоносія.
- Повна санітарна відповідність: Мінімальний вміст свинцю у структурі металу повністю відповідає суворим гігієнічним директивам, що дозволяє без обмежень застосовувати фітинги у мережах питного водопостачання.
Конструктивні матеріали та технічні характеристики
Ретельна токарна обробка на автоматизованих лініях з ЧПК та суворий металургійний контроль дозволяють футоркам лінійки TM FADO зберігати геометричну стабільність різьби за будь-яких умов експлуатації:
| Технічний параметр | Паспортне значення та норматив |
|---|---|
| Матеріал корпусу фітинга | Гарячештампована латунь преміум-марки CW617N (EN 12165) |
| Номінальний робочий тиск (PN) | До 40 бар (при температурі робочого середовища до +120 °C) |
| Стійкість до тиску при високих температурах | 32 бар (при +200 °C) / 27 бар (при +250 °C) |
| Гранично допустима температура середовища | До +250 °C |
| Стандарт різьбових з'єднань | Трубна циліндрична різьба згідно з UNI EN ISO 228-1:2003 |
| Допустимі типи робочого середовища | Вода (питна, технічна), пара, стиснене повітря, рідкі вуглеводні, антифризи |
Асортиментний ряд латунних футорок TM FADO
У таблиці наведено повний перелік моделей із базовим індексом «B» (Brass — чиста конструкційна латунь без гальванічного покриття), призначених для прецизійної зміни діаметра різьбового виводу всередині вузла:
| Найменування інженерної позиції | Заводський артикул | Типорозмір різьби (Зовнішня х Внутрішня) | Функціональне призначення та сценарії застосування |
|---|---|---|---|
| Латунь FADO Футорка 1" x 1/2" | PF01B | 1" х 1/2" | Застосовується для переходу з дюймових торців розподільчих колекторів опалення, гідрострілок або виходів котлів на стандартне розведення діаметром 1/2". |
| Латунь FADO Футорка 1" x 3/4" | PF02B | 1" х 3/4" | Елемент для підключення магістральних фільтрів, циркуляційних насосів, лічильників обліку або радіаторних контурів середнього перерізу до лінії 1". |
| Латунь FADO Футорка 1/2" x 1/4" | PF03B | 1/2" х 1/4" | Спеціалізований мініатюрний перехід, призначений для інтеграції точного вимірювального обладнання (манометрів, термометрів, датчиків) у систему 1/2". |

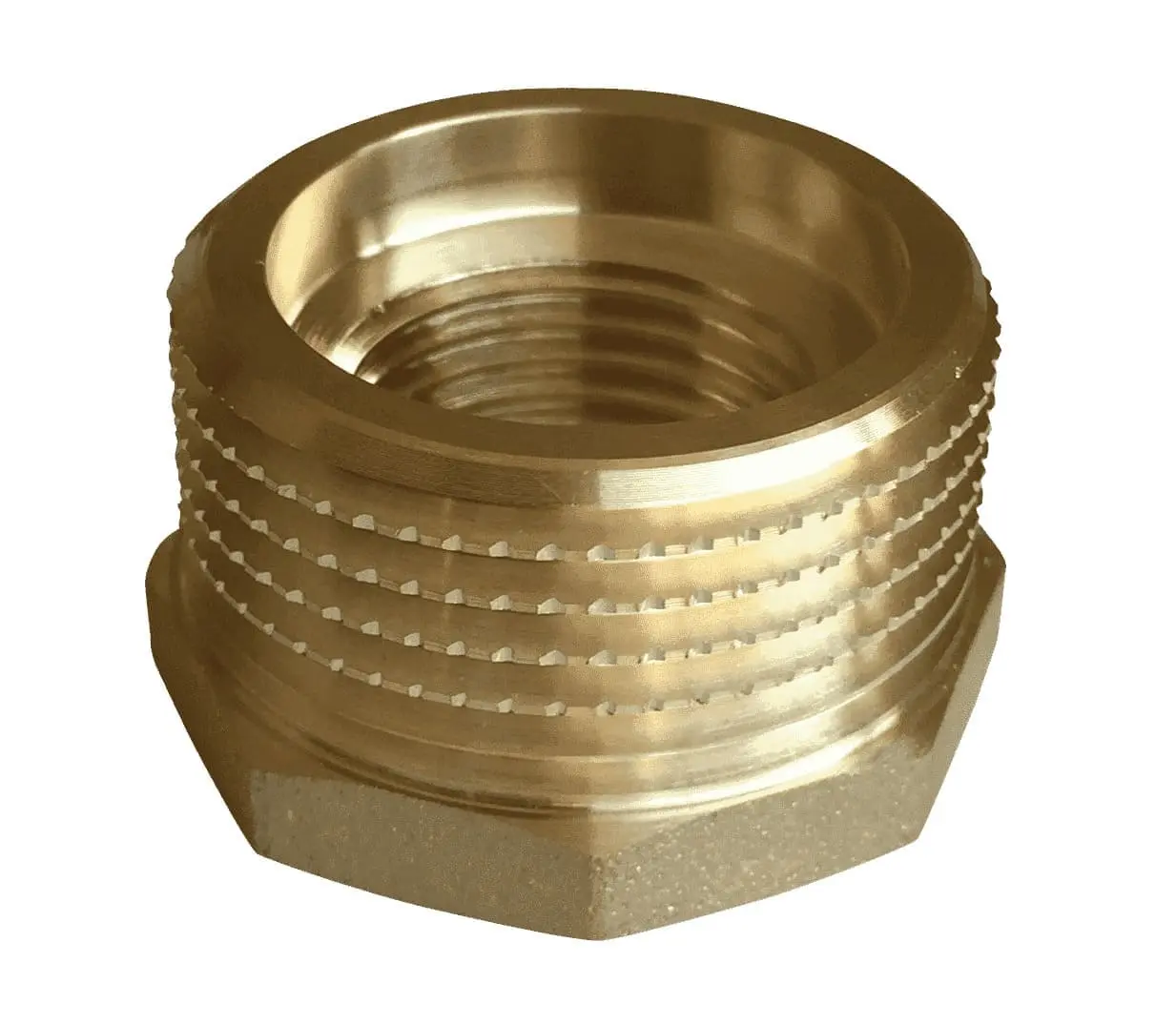

| Латунь FADO Футорка 1/2" x 3/8" | PF04B | 1/2" х 3/8" | Використовується для переходу зі стандартних настінних водопровідних випусків 1/2" на гнучкі підводки змішувачів європейського зразка з різьбою 3/8". |
| Латунь FADO Футорка 3/4" x 1/2" | PF05B | 3/4" х 1/2" | Популярний фітинг для звуження виходів бойлерів, теплообмінників та запірної арматури з діаметра 3/4" на класичну розводку 1/2". |
Рекомендації щодо монтажу, вибору та експлуатаційні норми
Підготовка різьби та підбір ущільнювача
Перед початком складальних робіт очистіть витки різьби футорки та сполучної деталі від пилу, металевої стружки та залишків заводського мастила. Візуально переконайтеся у відсутності деформацій. Для створення довговічного з'єднання рекомендується застосовувати оригінальну нейлонову ущільнювальну нитку TM FADO. Наявність насічок на зовнішній різьбі фітинга гарантує міцне утримання нитки в пазах та виключає її зміщення під час загвинчування. Використання нитки або анаеробних герметиків (рідкого фуму) дозволяє майстру вільно коригувати (юстирувати) кут нахилу підключених приладів чи кранів на кут до 90 градусів без втрати герметичності вузла, що неможливо при пакуванні жорсткою ФУМ-стрічкою.
Вимоги до слюсарного інструменту та прикладеного зусилля
Монтаж футорок необхідно здійснювати ріжковими, накидними або розвідними ключами з гладкими робочими поверхнями. Категорично заборонено використовувати важкі газові чи трубні ключі з гострими зубцями — вони деформують правильну циліндричну форму деталі та залишають глибокі насічки, що послаблюють міцність латунних стінок. При затягуванні не докладайте надмірних зусиль: крутний момент повинен відповідати нормативним будівельним регламентам для різьбових з'єднань відповідного діаметра.
Категоричні інженерні обмеження та заборони
- Вільний доступ до різьби: Будь-які різьбові з'єднання розбірного типу, зібрані за допомогою нитки, пакли або стрічки, суворо заборонено замуровувати в бетонні стяжки підлоги чи заштукатурювати в стіни. До них обов’язково має бути організований прямий доступ через ревізійні люки. Для прихованих монолітних систем використовуйте прес-фітинги або натяжні гільзи TM FADO.
- Сумісність зі сталевими елементами: При вкручуванні футорки в сталевий або чавунний патрубок стежте за тим, щоб довжина різьби на сталевій трубі не перевищувала глибину внутрішньої різьби латунного фітинга, щоб уникнути осьового розклинювання та руйнування корпусу латуні.
- Зняття статичного навантаження: Корпус футорки розрахований виключно на утримання внутрішнього гідродинамічного тиску потоку. Забороняється навантажувати різьбовий вузол статичною вагою важкого обладнання (насосних агрегатів, змішувальних блоків) — усе масивне приладдя повинно мати власні незалежні кронштейни та кріплення до стіни.
Гарантія та європейська якість
Автоматизоване виробництво, використання первинних металургійних сплавів високої щільності та прецизійна точність нарізки різьбових витків забезпечують феноменальну стійкість деталей до довгострокового зносу. TM FADO надає офіційну гарантію терміном 5 років на всю лінійку латунних футорок. Крім того, як вищий прояв впевненості у бездоганній надійності, вся оригінальна продукція бренду застрахована на суму 1 000 000 гривень, що гарантує абсолютну інженерну та фінансову безпеку як для монтажної організації, так і для кінцевого власника об'єкта.
Комплексні рішення для збалансованих систем
Для досягнення максимальної довговічності та гідравлічної стабільності інженерних комунікацій рекомендується застосовувати системний підхід, поєднуючи латунні футорки з іншими суміжними категоріями оригінальних товарів бренду:
- Труби PPR: поліпропіленові труби TM FADO з базальтовим армуванням нового покоління (PP-RCT) для надійних ліній опалення та гарячого водопостачання.
- Фітинги: повний асортимент сполучних різьбових та комбінованих деталей (муфти, ніпелі, трійники, кутники) для розгортання складних розгалужень.
- Інструмент для пайки: фірмові зварювальні апарати з тефлоновими насадками та прецизійні ножиці для бездоганного монтажу полімерних систем.
- Ущільнювальні матеріали: високотехнологічна нейлонова нитка FADO NPN та анаеробні клей-герметики для швидкої та надійної фіксації різьбових вузлів.
