Латунні перехідники TM FADO: Прецизійні редукційні рішення для сучасних трубопроводів
Створення високонадійних інженерних мереж опалення, водопостачання та кондиціонування неможливе без точного регулювання просторової конфігурації та зміни діаметрів трубопровідних магістралей. У точках звуження або розширення потоку гідродинамічна система піддається підвищеним турбулентним та термобаричним навантаженням. Будь-які дефекти в редукційних вузлах, такі як мікротріщини чи завуження проходу через неякісне лиття, неминуче призводять до аварійних ситуацій, фінансових збитків та передчасного зносу запірно-регулюючої арматури. Латунні різьбові перехідники TM FADO розроблені спеціально для виконання надійного та геометрично бездоганного переходу між елементами інженерних систем різних діаметрів. Завдяки безкомпромісному підходу до вибору сировини та точності механічної обробки, ці компоненти забезпечують стовідсоткову герметичність з'єднань і демонструють видатну довговічність, що відповідає найвищим стандартам європейської якості.
Головні переваги латунних перехідників TM FADO
- Високоякісна первинна латунь CW617N: Усі перехідники виготовляються виключно з сертифікованого європейського сплаву марки CW617N (згідно з нормативом EN 12165). Склад металу збалансований за вмістом міді (57–59%) та цинку, що гарантує високу пластичність і стійкість до децинкіфікації (вимивання цинку під впливом води).
- Метод гарячого об'ємного штампування: На відміну від звичайного лиття, штампування під високим тиском повністю ущільнює кристалічну структуру сплаву. Це виключає наявність внутрішніх повітряних каверн, пор і мікротріщин, забезпечуючи максимальну стійкість корпусу до розриву.
- Універсальна трубна різьба з мікронасічками: Прецизійна нарізка різьби на автоматизованих верстатах з ЧПК гарантує точне сполучення деталей. Спеціальні заводські насічки на зовнішній різьбі міцно утримують будь-які ущільнювальні матеріали, запобігаючи їх зміщенню чи видавлюванню при монтажі.
- Експлуатація в екстремальних режимах: Конструкція фітингів розрахована на номінальний робочий тиск до 40 бар (PN40) та пікові термічні навантаження, що дозволяє інсталювати їх як у побутові автономні системи, так і в централізовані промислові мережі.
- Повна екологічна безпека: Фітинги відповідають суворим гігієнічним вимогам, не виділяють шкідливих хімічних сполук у робоче середовище і повністю допущені для використання в магістралях питного водопостачання.
Конструктивні матеріали та технічні характеристики
Ретельне проектування товщини стінок та суворий металургійний контроль дозволяють фітингам лінійки TM FADO зберігати працездатність навіть у найнесприятливіших термодинамічних умовах:
| Технічний параметр | Паспортне значення та норматив |
|---|---|
| Матеріал виготовлення корпусу | Гарячештампована латунь преміум-марки CW617N (стандарт EN 12165) |
| Номінальний робочий тиск (PN) | До 40 бар (при температурі робочого середовища до +120 °C) |
| Стійкість до тиску при високих температурах | 32 бар (при +200 °C) / 27 бар (при +250 °C) |
| Максимально допустима температура середовища | До +250 °C |
| Тип та стандарт різьбових з'єднань | Трубна циліндрична різьба відповідно до UNI EN ISO 228-1:2003 |
| Сумісні типи теплоносіїв/середовищ | Вода (питна та технічна), пара, стиснене повітря, рідкі вуглеводні, антифризи |
Асортиментний ряд латунних перехідників TM FADO
У таблиці представлено повний модельний ряд перехідників лінійки з базовим індексом «B» (Brass — чиста конструкційна латунь без сторонніх покриттів), призначених для точної комутації різнокаліберних вузлів:
| Найменування інженерної позиції | Заводський артикул | Типорозмір різьби (Зовнішня х Внутрішня) | Функціональне призначення та сценарії застосування |
|---|---|---|---|
| Латунь FADO Перехідник 1" x 1/2" | P01B | 1" х 1/2" | Застосовується для переходу з магістральних дюймових трубопроводів, виходів котлів чи колекторних балок на стандартне квартирне розведення діаметром 1/2". |

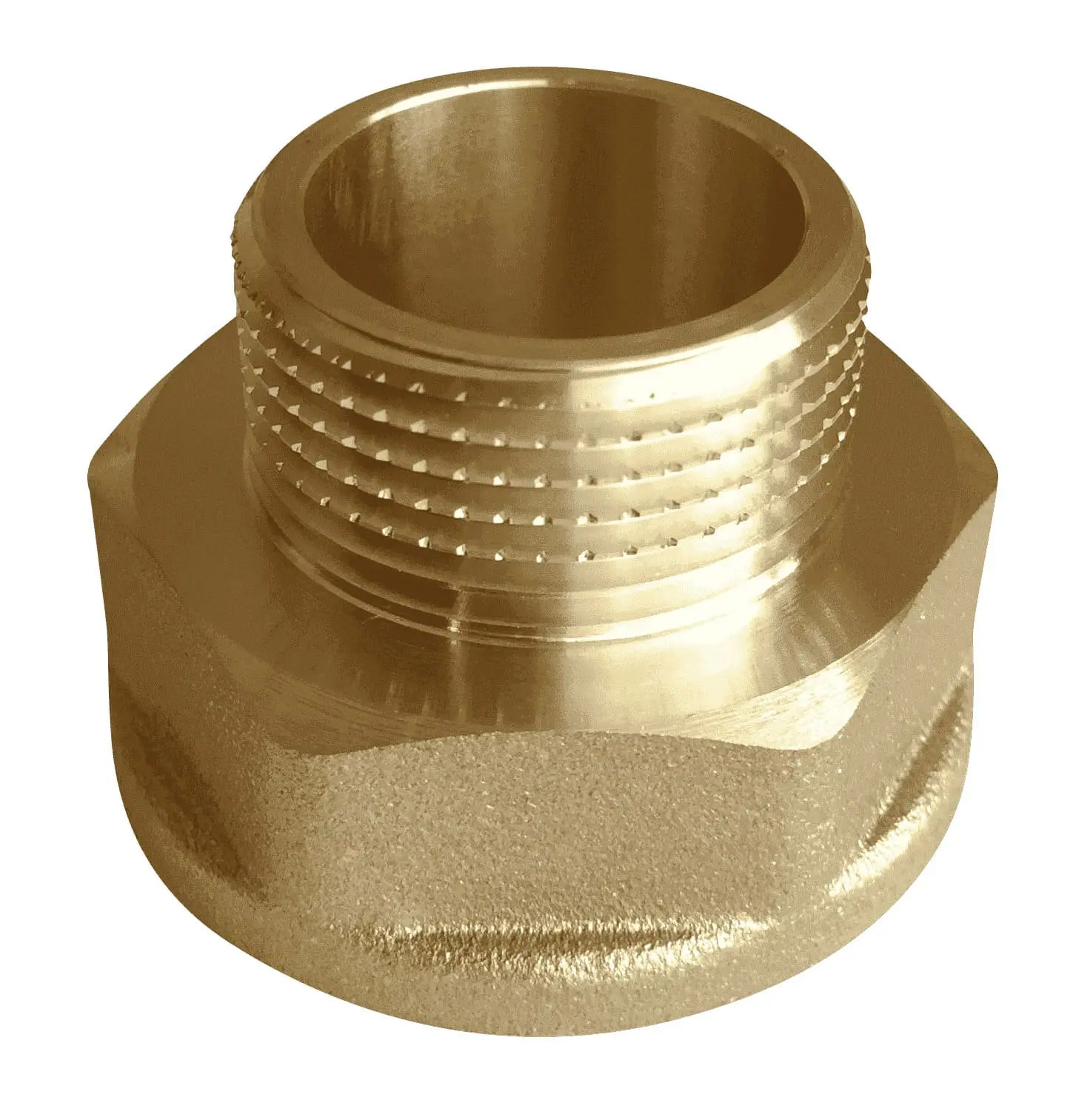

| Латунь FADO Перехідник 1"x3/4" | P02B | 1" х 3/4" | Елемент для лінійного звуження потоку перед насосними групами, магістральними фільтрами, теплолічильниками або радіаторними контурами середнього перерізу. |
| Латунь FADO Перехідник 1/2"x3/8" | P03B | 1/2" х 3/8" | Спеціалізований перехідний фітинг для підключення імпортної запірної арматури, манометрів або гнучких підводок сучасних змішувачів стандарту 3/8". |
| Латунь FADO Перехідник 3/4"x1/2" | P04B | 3/4" х 1/2" | Дозволяє виконати акуратну комутацію між розподільчими трубами 3/4" та споживачами або кульовими кранами з діаметром підключення 1/2". |
Рекомендації щодо монтажу, вибору та експлуатаційні норми
Підготовка різьбового вузла до збирання
Перед інсталяцією фітинга необхідно провести ретельне очищення витків різьби від будівельного сміття, пилу та залишків консерваційного мастила. Переконайтеся, що сполучні деталі не мають механічних пошкоджень. Для забезпечення бездоганної герметичності рекомендується використовувати фірмову нейлонову ущільнювальну нитку TM FADO. Завдяки насічкам на корпусі перехідника нитка надійно утримується в пазах різьби, забезпечуючи монолітність стику та можливість юстирування (коригування кута накручування деталей) на кут до 90 градусів без ризику виникнення течі.
Правила використання інструменту та затягування
Монтажні роботи слід виконувати стандартними ріжковими, накидними або розвідними ключами з гладкими губками. Категорично заборонено застосовувати трубні (газові) ключі з гострими зубцями безпосередньо по тілу латунного перехідника, оскільки вони деформують стінки фітинга та руйнують структуру металу. Докладати надмірних зусиль при затягуванні також не допускається — крутний момент повинен відповідати нормативним інженерним значенням для конкретного діаметра різьби.
Строгі інженерні регламенти та обмеження
- Ревізійний доступ: Будь-які розбірні різьбові з'єднання, зібрані з використанням пакли, нитки чи ФУМ-стрічки, заборонено замонолічувати у бетонні стяжки, стіни чи штукатурку. До них обов'язково має бути забезпечений вільний візуальний доступ через ревізійні люки.
- Зняття механічних напружень: Корпус перехідника призначений виключно для компенсації внутрішнього гідродинамічного тиску. Забороняється навантажувати вузол вагою важких елементів системи (насосів, змішувальних вузлів, фільтрів) — усе масивне обладнання повинно мати індивідуальні кронштейни кріплення до стіни.
- Сумісність зі сталевими трубами: При накручуванні перехідника на сталеву трубу переконайтеся, що довжина нарізаної різьби на сталі не перевищує глибину внутрішньої різьби латунного фітинга, щоб уникнути осьового розклинювання та пошкодження латунного корпусу.
Гарантія та європейська якість
Висока точність автоматизованого виробництва, використання виключно первинних металургійних сплавів та суворий контроль геометрії кожного виробу дозволяють продукції бренду демонструвати феноменальну стійкість до зносу. TM FADO надає офіційну гарантію терміном 5 років на всю лінійку латунних перехідників. Як додатковий засіб захисту та підтвердження найвищого рівня надійності, вся оригінальна продукція бренду застрахована на суму 1 000 000 гривень, що гарантує повну фінансову та інженерну безпеку як для професійного інсталятора, так і для кінцевого споживача.
Комплексні рішення для професійного монтажу
Для досягнення максимальної збалансованості, довговічності та гідравлічної стабільності інженерних комунікацій рекомендується використовувати комплексні системи від одного виробника. Латунні перехідники TM FADO демонструють стовідсоткову сумісність із такими категоріями товарів:
- Труби PPR: преміальні поліпропіленові труби TM FADO з базальтовим або скловолоконним армуванням для надійних опалювальних контурів та ГВП.
- Фітинги: повний спектр полімерних, комбінованих та різьбових деталей (муфти, ніпелі, трійники, кутники) для створення систем будь-якої складності.
- Інструмент для пайки: фірмові зварювальні апарати з високоточними насадками та прецизійні ножиці для бездоганного збирання полімерних магістралей.
- Ущільнювальні матеріали: високотехнологічна нейлонова нитка FADO NPN та анаеробні клей-герметики для швидкої, надійної та довговічної фіксації різьбових з'єднань.
