Колектор FADO з витратомірами серія 100 1"х3/4" 3 виходи
Опис товару

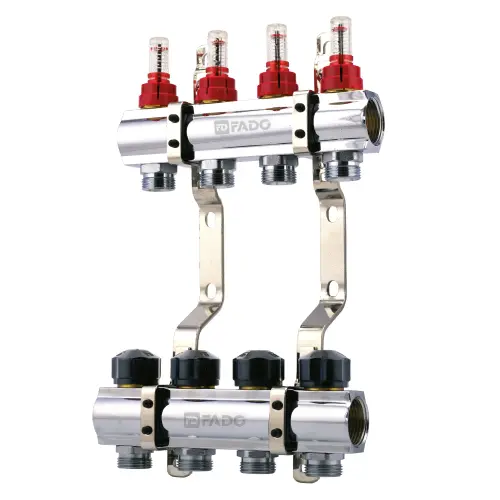

Колектор FADO з витратомірами серія 100 1"х3/4" 3 виходи (KRV103) — латунний колекторний блок з витратомірами серії 100 на 3 виходи для водяної теплої підлоги та променевого опалення. На подавальній балці — ручні налаштувальні клапани з витратомірами, на зворотній — термостатичні клапани під термопривід M30×1,5. Балки 1", виходи 3/4" під євроконус, тиск до 10 бар, температура до +110 °C, Kvs 2,5 м³/год.
Для чого потрібен колекторний блок
Колекторний блок об'єднує подавальну та зворотну балки, ручні налаштувальні клапани з витратомірами, термостатичні клапани з можливістю встановлення електротермічного приводу та кріпильні кронштейни. Кожен контур підключається окремою трубою без з'єднань у стяжці, а вся регулювальна арматура зосереджена в колекторній шафі.
- розподіл теплоносія по петлях водяної теплої підлоги
- променеве (колекторне) розведення радіаторного опалення
- системи з водою або гліколевим теплоносієм
- зональне керування температурою з термоприводами
Технічні характеристики KRV103
| Параметр | Значення |
|---|---|
| Артикул | KRV103 |
| Тип | колекторний блок латунний з витратомірами, серія 100 |
| Кількість виходів | 3 |
| Подавальна балка | ручні налаштувальні клапани з витратомірами |
| Зворотна балка | термостатичні клапани з різьбою M30×1,5 під термопривід |
| Приєднання балок | 1", внутрішня різьба |
| Міжосьова відстань балок | 210 мм |
| Виходи на контури | 3/4" під євроконус 16 мм × 3/4" |
| Номінальний робочий тиск | 10 бар |
| Оптимальний тиск | 6 бар |
| Діапазон налаштування витратоміра | 0–5 л/хв |
| Максимальна робоча температура | +110 °C |
| Пропускна здатність клапана Kvs | 2,5 м³/год |
| Теплоносій | вода або гліколеві (низькозамерзаючі) розчини |
| Напрацювання на відмову | 5 000 циклів |
| Крок виходів | 50 мм |
| Довжина A | 150 мм |
| Гарантія виробника | 5 років після встановлення за умови дотримання вимог паспорта |
| Вага | 2096 г |
Матеріали деталей
| Деталь | Матеріал |
|---|---|
| Колекторні балки | латунь CW617N |
| Кронштейни кріплення | сталь |
| Ущільнення | EPDM |
| Ковпачки-ручки термоклапанів | пластик ABS |
| Колба витратоміра | пластик ABS |
Колекторні блоки FADO серії 100 (KRV102–KRV112)
Довжина A — габаритний розмір балки за паспортом виробника.
| Артикул | Виходів | Довжина A | Вага |
|---|---|---|---|
| KRV102 | 2 | 100 мм | 1290 г |
| KRV103 | 3 | 150 мм | 2096 г |
| KRV104 | 4 | 200 мм | 2632 г |
| KRV105 | 5 | 250 мм | 3168 г |
| KRV106 | 6 | 300 мм | 3704 г |
| KRV107 | 7 | 350 мм | 4240 г |
| KRV108 | 8 | 400 мм | 4776 г |
| KRV109 | 9 | 450 мм | 5316 г |
| KRV110 | 10 | 500 мм | 5848 г |
| KRV111 | 11 | 550 мм | 6384 г |
| KRV112 | 12 | 600 мм | 6920 г |
Колекторні блоки FADO на 3 виходи
| Артикул | Балки | Подавальна балка | Kvs, м³/год |
|---|---|---|---|
| KRV03 | латунь | налаштувальні клапани з витратомірами 0–5 л/хв | 2,5 |
| KRV103 | латунь, серія 100 | налаштувальні клапани з витратомірами 0–5 л/хв | 2,5 |
| KRVS03 | нержавіюча сталь AISI 304 | налаштувальні клапани з витратомірами 0–5 л/хв | 2,5 |
| KRZ03 | латунь | запірно-налаштувальні клапани під ключ SW5 | 2,1 |
Монтаж і експлуатація
- Для приєднання труб до виходів використовуйте євроконуси FADO EK01 16×3/4 або EK02 20×3/4.
- Складання колекторного блока та приєднання трубопроводів виконуйте з ущільнювальними матеріалами: стрічка ФУМ FADO або нейлонова ущільнювальна нитка FADO.
- Термостатичні клапани мають бути на зворотній балці, а витратоміри з налаштувальними клапанами — на подавальній.
- Балансування контурів виконуйте при увімкненому циркуляційному насосі: зніміть червоний фіксатор витратоміра.
- Повністю закрийте налаштувальний клапан, щоб поплавець витратоміра опустився на позначку «0».
- Зворотним обертанням втулки виставте розрахункову витрату контуру за шкалою витратоміра й зафіксуйте налаштування червоним ковпачком.
- Для автоматичного керування зніміть ковпачок термоклапана й встановіть термопривід FADO M30×1,5.
- Після гідравлічного випробування підтягніть обтискні гайки з'єднувачів.
- Технічне обслуговування рекомендовано раз на 6 місяців із залученням кваліфікованого монтажника. Не допускайте замерзання теплоносія в колекторі.
Поширені запитання про KRV103
Скільки контурів теплої підлоги можна підключити до KRV103?
Три контури: блок має 3 виходи 3/4" під євроконус на кожній із двох балок — подавальній і зворотній.
Навіщо витратоміри на колекторі?
Витратомір показує фактичну витрату теплоносія в кожному контурі (0–5 л/хв) і дає змогу точно збалансувати петлі різної довжини, щоб усі приміщення прогрівалися рівномірно.
Чи можна встановити сервоприводи на колектор?
Так. Термостатичні клапани зворотної балки мають різьбу M30×1,5: після зняття ковпачка на них встановлюють термоприводи, наприклад FADO SP01, і керують ними кімнатними терморегуляторами.
Коли потрібна насосна група?
Тепла підлога — низькотемпературна система з температурою подачі до 55 °C. Якщо котел подає гарячіший теплоносій, виробник рекомендує насосно-змішувальний вузол FADO SG01. Міжосьова відстань його колекторів 210 мм — така сама, як між балками блока.
Чим серія 100 відрізняється від KRV02–KRV12?
За паспортом виробника технічні характеристики й габаритна довжина однакові з KRV03; блоки серії 100 мають меншу вагу.
Що ще знадобиться
- євроконус FADO EK01 16×3/4 — приєднання труби 16 мм до виходу
- кінцевий елемент колектора FADO KE01 — повітровідвідник і дренажний кран на торець балки 1"
- насосна група FADO SG01 — змішування, якщо температура від котла вища за 55 °C; міжосьова відстань 210 мм, як у колекторного блока
- термопривід FADO SP01 — автоматичне керування контуром
- терморегулятор FADO виносний цифровий — керування температурою в приміщенні
Більше позицій — у розділі системи «Тепла підлога» FADO.
