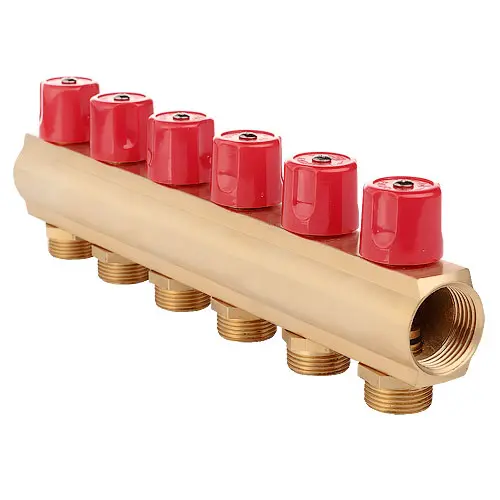

Балка колекторна FADO з вентилями 1"x3/4" x6

Артикул: KBV06

В наявності
Роздрібна ціна з ПДВ (за 1 шт.)
4 419,00грн
  • Доставка «Новою поштою», SAT або «Делівері» за тарифами перевізника
  • Самовивіз у Харкові
  • Повернення якісного товару протягом 14 днів. Умови доставки й повернення

Доступні аналоги

Цей товар має аналоги. Натисніть на код, щоб перейти до товару:

Опис товару

Балка колекторна FADO з вентилями 1"x3/4" x6 (KBV06) — латунна нікельована колекторна балка 1" на 6 виходів із вбудованими вентильними клапанами. Виходи 3/4" під євроконус, вентиль на кожному виході регулює або перекриває контур. Тиск до 10 бар, температура до +110 °C, Kvs 2,5 м³/год.

Для чого потрібна колекторна балка з вентилями

Балка розподіляє потік робочого середовища між споживачами: радіаторами, петлями теплої підлоги, гілками водопроводу. Вентильні клапани дають змогу збалансувати витрату між споживачами. До балки можна приєднувати сталеві, полімерні, металополімерні та мідні трубопроводи. Дві балки — подавальна й зворотна — утворюють колекторну групу.

  • колекторні групи теплої підлоги
  • променеве розведення радіаторного опалення
  • холодне й гаряче водопостачання, у тому числі питне
  • стиснене повітря та технологічні трубопроводи

Технічні характеристики KBV06

ПараметрЗначення
АртикулKBV06
Типколекторна балка з вбудованими вентильними клапанами
Розмір балки1", внутрішня різьба
Кількість виходів6
Виходи3/4" під євроконус
Номінальний робочий тиск10 бар
Максимальна робоча температура+110 °C
Пропускна здатність клапана Kvs2,5 м³/год
Напрацювання на відмову5 000 циклів
Ремонтопридатністьтак
Крок виходів50 мм
Довжина A302 мм
Гарантія виробника5 років після встановлення за умови дотримання вимог паспорта
Вага1806 г

Матеріали деталей

ДетальМатеріал
Корпуслатунь CW617N, нікельоване покриття
Черв'ячний шток, повзунлатунь CW617N
Сальникове кільцеEPDM
Ручкапластик ABS
Гвинт кріпленняоцинкована сталь

Колекторні балки FADO KBV

АртикулВиходівДовжина AВага
KBV022102 мм580 г
KBV033152 мм890 г
KBV044202 мм1195 г
KBV055252 мм1500 г
KBV066302 мм1806 г
KBV077352 мм2110 г
KBV088402 мм2415 г

Монтаж і експлуатація

  1. Збирання колекторів і приєднання трубопроводів виконуйте з ущільнювальними матеріалами: стрічкою ФУМ FADO або нейлоновою ущільнювальною ниткою FADO.
  2. Балку можна монтувати в будь-якому положенні.
  3. У системах опалення колектори з вентильними кранами рекомендовано встановлювати на зворотних трубопроводах.
  4. Труби до виходів приєднуйте через євроконуси, наприклад FADO EK01 16×3/4. Після гідравлічного випробування підтягніть обтискні гайки з'єднувачів.
  5. Під час встановлення в колекторну шафу керуйтеся вказівками з монтажу шафи.
  6. Обслуговування рекомендовано раз на 6 місяців. Не допускайте замерзання робочого середовища всередині колектора.

Поширені запитання про KBV06

Скільки контурів можна підключити до KBV06?

Шість контурів: балка має 6 виходів 3/4" під євроконус, на кожному — вентиль.

Чим балка KBV відрізняється від колекторного блока?

KBV — одна балка з вентилями. Колекторний блок, наприклад KRV, вже містить подавальну й зворотну балки, витратоміри, термостатичні клапани та кронштейни.

На яку лінію ставити балку з вентилями?

У системах опалення виробник рекомендує встановлювати колектори з вентильними кранами на зворотному трубопроводі.

Що ще знадобиться

Більше позицій — у розділі системи «Тепла підлога» FADO.

Купити балку колекторну FADO з вентилями 1"x3/4" x6 можна в офіційного дистриб'ютора ТМ FADO — ТОВ «СІМ ТРЕЙД ГРУП». Працюємо в Харкові та Харківській області, Полтаві та Полтавській області, Сумах та Сумській області, доставляємо по всій Україні.

Характеристики

Габарити (ГxШxВ), см
3,7 x 30,6 x 8,5
Серія
FLOOR
Тип з'єднання
Внутрішній-Внутрішній
Розмір
1" x 3/4"
Бренд
FADO
Вид товару
Звичайний
Застосовується в рідині
Для води (гарячий і холод.)
Група товару
Система "Тепла підлога"
Призначення
Для розподілу потоку рідини
Тип товару
Балка колекторна
Вага,кг
1.806
Вид рукояті
Вентиль
Форма товару
Прямий
Матеріал
Латунь
Особливості товару
З вентилем
Максимальний тиск
10 бар
Робоча температура
до +110 °C
Kvs, м3/год
2,5
Гарантія, років
5
