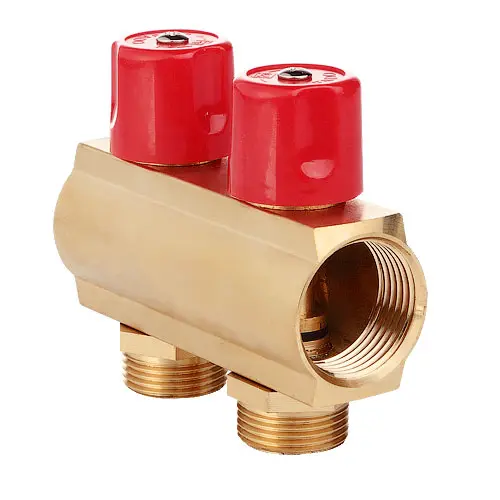

Балка колекторна FADO з вентилями 1"x3/4" x2
- Доставка «Новою поштою», SAT або «Делівері» за тарифами перевізника
- Самовивіз у Харкові
- Повернення якісного товару протягом 14 днів. Умови доставки й повернення
Доступні аналоги
Цей товар має аналоги. Натисніть на код, щоб перейти до товару:
Опис товару
Балка колекторна FADO з вентилями 1"x3/4" x2 (KBV02) — латунна нікельована колекторна балка 1" на 2 виходи із вбудованими вентильними клапанами. Виходи 3/4" під євроконус, вентиль на кожному виході регулює або перекриває контур. Тиск до 10 бар, температура до +110 °C, Kvs 2,5 м³/год.
Для чого потрібна колекторна балка з вентилями
Балка розподіляє потік робочого середовища між споживачами: радіаторами, петлями теплої підлоги, гілками водопроводу. Вентильні клапани дають змогу збалансувати витрату між споживачами. До балки можна приєднувати сталеві, полімерні, металополімерні та мідні трубопроводи. Дві балки — подавальна й зворотна — утворюють колекторну групу.
- колекторні групи теплої підлоги
- променеве розведення радіаторного опалення
- холодне й гаряче водопостачання, у тому числі питне
- стиснене повітря та технологічні трубопроводи
Технічні характеристики KBV02
| Параметр | Значення |
|---|---|
| Артикул | KBV02 |
| Тип | колекторна балка з вбудованими вентильними клапанами |
| Розмір балки | 1", внутрішня різьба |
| Кількість виходів | 2 |
| Виходи | 3/4" під євроконус |
| Номінальний робочий тиск | 10 бар |
| Максимальна робоча температура | +110 °C |
| Пропускна здатність клапана Kvs | 2,5 м³/год |
| Напрацювання на відмову | 5 000 циклів |
| Ремонтопридатність | так |
| Крок виходів | 50 мм |
| Довжина A | 102 мм |
| Гарантія виробника | 5 років після встановлення за умови дотримання вимог паспорта |
| Вага | 580 г |
Матеріали деталей
| Деталь | Матеріал |
|---|---|
| Корпус | латунь CW617N, нікельоване покриття |
| Черв'ячний шток, повзун | латунь CW617N |
| Сальникове кільце | EPDM |
| Ручка | пластик ABS |
| Гвинт кріплення | оцинкована сталь |
Колекторні балки FADO KBV
| Артикул | Виходів | Довжина A | Вага |
|---|---|---|---|
| KBV02 | 2 | 102 мм | 580 г |
| KBV03 | 3 | 152 мм | 890 г |
| KBV04 | 4 | 202 мм | 1195 г |
| KBV05 | 5 | 252 мм | 1500 г |
| KBV06 | 6 | 302 мм | 1806 г |
| KBV07 | 7 | 352 мм | 2110 г |
| KBV08 | 8 | 402 мм | 2415 г |
Монтаж і експлуатація
- Збирання колекторів і приєднання трубопроводів виконуйте з ущільнювальними матеріалами: стрічкою ФУМ FADO або нейлоновою ущільнювальною ниткою FADO.
- Балку можна монтувати в будь-якому положенні.
- У системах опалення колектори з вентильними кранами рекомендовано встановлювати на зворотних трубопроводах.
- Труби до виходів приєднуйте через євроконуси, наприклад FADO EK01 16×3/4. Після гідравлічного випробування підтягніть обтискні гайки з'єднувачів.
- Під час встановлення в колекторну шафу керуйтеся вказівками з монтажу шафи.
- Обслуговування рекомендовано раз на 6 місяців. Не допускайте замерзання робочого середовища всередині колектора.
Поширені запитання про KBV02
Скільки контурів можна підключити до KBV02?
Два контури: балка має 2 виходи 3/4" під євроконус, на кожному — вентиль.
Чим балка KBV відрізняється від колекторного блока?
KBV — одна балка з вентилями. Колекторний блок, наприклад KRV, вже містить подавальну й зворотну балки, витратоміри, термостатичні клапани та кронштейни.
На яку лінію ставити балку з вентилями?
У системах опалення виробник рекомендує встановлювати колектори з вентильними кранами на зворотному трубопроводі.
Що ще знадобиться
- колекторна балка FADO BK02 — балка без вентильних клапанів
- євроконус FADO EK01 16×3/4 — приєднання труби 16 мм
- кінцевий елемент колектора FADO KE01 — повітровідвідник і дренаж на торець балки
- кріплення для колекторів FADO — монтаж балок
Більше позицій — у розділі системи «Тепла підлога» FADO.
Купити балку колекторну FADO з вентилями 1"x3/4" x2 можна в офіційного дистриб'ютора ТМ FADO — ТОВ «СІМ ТРЕЙД ГРУП». Працюємо в Харкові та Харківській області, Полтаві та Полтавській області, Сумах та Сумській області, доставляємо по всій Україні.
Характеристики
- Габарити (ГxШxВ), см
- 10,4 x 3,7 x 8,5
- Серія
- FLOOR
- Тип з'єднання
- Внутрішній-Внутрішній
- Розмір
- 1" x 3/4"
- Бренд
- FADO
- Вид товару
- Звичайний
- Застосовується в рідині
- Для води (гарячий і холод.)
- Група товару
- Система "Тепла підлога"
- Призначення
- Для розподілу потоку рідини
- Тип товару
- Балка колекторна
- Вага,кг
- 0.580
- Вид рукояті
- Вентиль
- Форма товару
- Прямий
- Матеріал
- Латунь
- Особливості товару
- З вентилем
- Максимальний тиск
- 10 бар
- Робоча температура
- до +110 °C
- Kvs, м3/год
- 2,5
- Гарантія, років
- 5
