Муфта з внутрішньою різьбою FADO FAST LINE ЛАТУНЬ 20х3/4ВН

Артикул: PSM24

В наявності
Роздрібна ціна з ПДВ (за 1 шт.)
235,00грн
  • Доставка «Новою поштою», SAT або «Делівері» за тарифами перевізника
  • Самовивіз у Харкові
  • Повернення якісного товару протягом 14 днів. Умови доставки й повернення

Опис товару

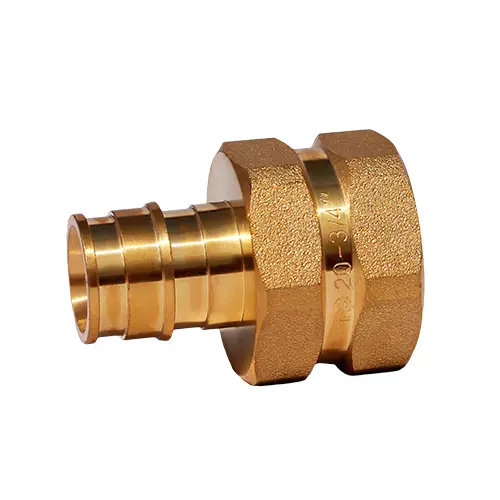

Муфта з внутрішньою різьбою FADO FAST LINE ЛАТУНЬ 20х3/4ВН (PSM24) — латунна муфта для переходу з труби PEX-A 20 мм на внутрішню різьбу 3/4" у системі усадкових фітингів FAST LINE.

Призначення PSM24

Фітинги FAST LINE з'єднують труби зі зшитого поліетилену PEX-A у внутрішніх системах питного й господарського водопроводу, гарячого водопостачання та опалення. Їх також застосовують на технологічних трубопроводах із рідинами, неагресивними до матеріалів труб і фітингів.

  • з одного боку — усадкове з'єднання з трубою PEX-A, з іншого — дюймова різьба;
  • латунь CW617N;
  • усадкове з'єднання з трубою нероз'ємне, і паспорт дозволяє замонолічувати його в будівельні конструкції; до різьбового з'єднання залишайте доступ;
  • різьбове з'єднання за паспортом герметизують ущільнювальним матеріалом.

Технічні характеристики PSM24

ПараметрЗначення
Типмуфта з внутрішньою різьбою
Розмір20 мм × 3/4"
ТрубаPEX-A 20×2,8 мм
Матеріал корпусулатунь CW617N
З'єднання з трубоюусадкове, з кільцем PSG
Різьба3/4", внутрішня, дюймова
Номінальний робочий тиск10 бар
Робоча температура−10…+95 °C
Вага98 г
Гарантія5 років після встановлення за умови дотримання вимог паспорта

Матеріали деталей

ДетальМатеріал
Корпуслатунь CW617N
Усадкове кільце (окрема позиція PSG)поліетилен PE

Розміри муфт FAST LINE із внутрішньою різьбою

АртикулРозмірВага
PSM2116 мм × 1/2"75 г
PSM2320 мм × 1/2"79 г
PSM2420 мм × 3/4"98 г
PSM2625 мм × 3/4"115 г
PSM2725 мм × 1"186 г
PSM2932 мм × 1"206 г

Монтаж і експлуатація

  1. Відріжте трубу труборізом на потрібну довжину.
  2. Надіньте на трубу усадкове кільце PSG02 до упору.
  3. Розширте кінець труби разом із кільцем ручним інструментом PSR01 або акумуляторним PSE01. Ручний інструмент після кожного розширення повертайте на 15–45°.
  4. Одразу вставте фітинг у трубу до упору й притримайте кілька секунд, поки труба не стиснеться на ньому.
  5. Гідравлічне випробування проводьте не раніше ніж через 30 хвилин після монтажу.
  6. Монтуйте за температури повітря від −15 до +40 °C. Фітинги й труби перед роботою мають прогрітися до кімнатної температури, щонайменше до +15 °C.
  7. Жорстко закріпіть трубопровід, щоб фітинги не сприймали поздовжніх і згинальних навантажень від теплового розширення.
  8. Різьбове з'єднання герметизуйте: підійде стрічка ФУМ FADO або нейлонова ущільнювальна нитка FADO.

Поширені запитання про PSM24

Для яких труб підходить PSM24?

Для труб PEX-A 20×2,8 мм, наприклад PA03 з кисневим бар'єром або PA24 без бар'єра.

Чим ущільнювати різьбу?

Паспорт вимагає герметизувати різьбу. Підійде стрічка ФУМ FADO або нейлонова ущільнювальна нитка FADO.

Чи входить усадкове кільце в комплект?

Усадкове кільце — окрема позиція каталогу: для труби 20 мм це PSG02. Чи є кільце в упаковці фітинга, уточнюйте в менеджера.

Яка максимальна температура?

До +95 °C. Робочий діапазон — від −10 до +95 °C за номінального тиску 10 бар.

Що ще знадобиться

Більше позицій — у розділі фітингів FADO.

Купити муфту з внутрішньою різьбою FADO FAST LINE ЛАТУНЬ 20х3/4ВН можна в офіційного дистриб'ютора ТМ FADO — ТОВ «СІМ ТРЕЙД ГРУП». Працюємо в Харкові та Харківській області, Полтаві та Полтавській області, Сумах та Сумській області, доставляємо по всій Україні.

Характеристики

Габарити (ГxШxВ), см
4,1 x 4,1 x 5,5
Серія
FAST LINE
Тип з'єднання
Усадковий-Внутрішній
Розмір
20 x 3/4"
Бренд
FADO
Вид товару
Звичайний
Застосовується в рідині
Для води (гарячий і холод.)
Група товару
Фітинги
Призначення
Для прокладання систем водопроводу
Тип товару
Муфта
Вага,кг
0.000
Вид рукояті
Без рукояті
Форма товару
Прямий
Матеріал
Латунь
Особливості товару
Ні
