Розумне серце котельні: навіщо потрібен циркуляційний насос FADO з частотним керуванням та як він рятує тепло в умовах блекаутів

Кожен власник автономного опалення в Україні знає: циркуляційний насос — це «серце» системи, яке невпинно перекачує гарячий теплоносій трубами 24/7 протягом 6–7 місяців на рік. Але в сучасних реаліях зростання тарифів на електроенергію та постійної загрози аварійних відключень світла класичні асинхронні насоси стають головним слабким місцем котельні: вони споживають нераціонально багато струму, перегрівають труби при закритих терморегуляторах і здатні повністю «посадити» резервний акумулятор за лічені години.

Відповіддю на ці виклики стала нова лінійка інженерної сантехніки — циркуляційні насоси FADO з частотним керуванням (Серія F). Завдяки синхронному двигуну з ротором на постійних неодимових магнітах (PMSM) та мікропроцесорному інвертору, ці насоси споживають лише від 5 Вт електроенергії, автоматично балансують гідравлічний тиск і виводять енергонезалежність вашого будинку на принципово новий рівень.

Чому класичний 3-швидкісний насос більше не відповідає вимогам часу?

Традиційні циркуляційні насоси минулого покоління (наприклад, стандартні 3-швидкісні моделі з асинхронним двигуном) мають одну фундаментальну ваду — вони «сліпі» до змін у вашій системі опалення:

• Низький ККД та постійний перевитрата електрики: Асинхронний двигун із «мокрим» ротором має електричний ККД лише 25–35%. Працюючи на 2-й чи 3-й швидкості, такий насос постійно споживає від 45 до 95 Вт. За опалювальний сезон це понад 250–400 кВт·год марно спаленої електроенергії на один насосний вузол.
• Шум і «свист» у радіаторах: Коли кімната нагрівається, термостатичні головки притискають клапани на радіаторах. Прохідний переріз труб звужується, але старий насос продовжує тиснути з тією самою швидкістю. Швидкість потоку у вузьких щілинах клапанів різко зростає, створюючи настирливий свист, шум і гідравлічні перевантаження.
• Катастрофічно швидкий розряд акумуляторів під час блекаутів: Стандартний блок безперебійного живлення (ДБЖ) з акумулятором на 100 А·год (близько 1000–1100 Вт·год корисної енергії) розряджається старим насосом всього за 10–14 годин. Якщо ж у будинку два таких насоси (радіатори + тепла підлога), система зупиниться вже за 5–6 годин.

Інженерна магія FADO серії F: як працює частотне регулювання «під капотом»

В основі нових насосів FADO лежить технологія ECM (Electronically Commutated Motor) — вентильний електродвигун із постійними магнітами (PMSM). Замість обмоток збудження в роторі використовуються потужні неодимові магніти, що повністю ліквідує теплові втрати та підвищує ККД електродвигуна до 80–82%.

Вбудований у клемну коробку мікропроцесор у реальному часі аналізує зміну електричних параметрів двигуна (струм, напругу, частоту обертання) і без використання зовнішніх датчиків розраховує поточну гідравлічну витрату та опір системи. Як тільки термостатичні клапани починають закриватися, інвертор миттєво знижує частоту живильного струму. Споживання насоса падає до мінімальних 5–10 Вт!

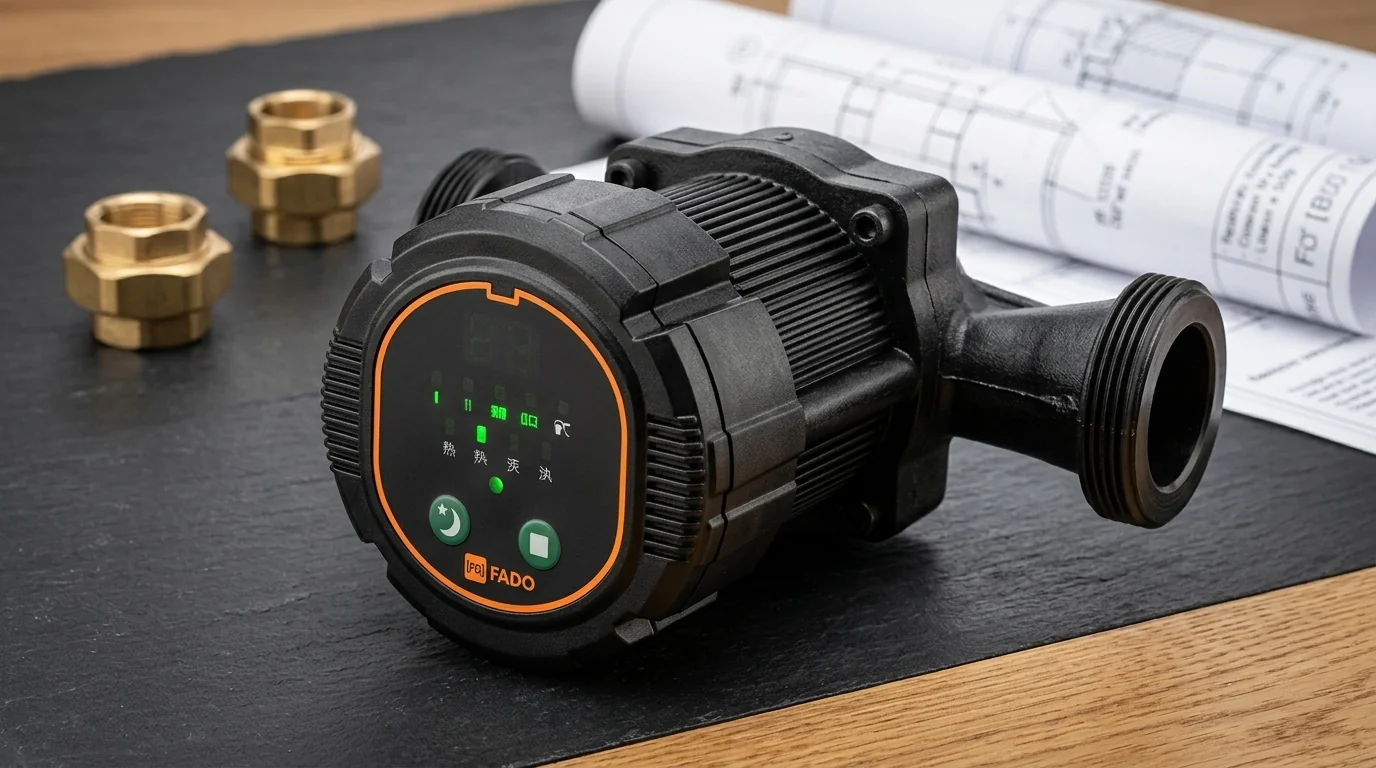

Цифрова панель керування насоса FADO серії F: фірмове помаранчеве обрамлення, індикатори режимів тиску та нічний режим Night Mode

Фактор блекаутів: до 70 годин автономного тепла від однієї батареї!

В умовах нестабільного енергопостачання в Україні перехід на насоси FADO серії F — це не просто економія за лічильником, а питання виживання опалювальної системи:

Тип насоса в котельні	Середнє робоче споживання	Час роботи від акумулятора 100 А·год (12В)	Річне споживання за сезон (200 днів)
Старий 3-швидкісний насос 25/6	65–75 Вт (постійно)	12–14 годин	~330 кВт·год
Інверторний насос FADO NC256F	9–18 Вт (адаптивно)	до 60–75 годин (3 доби!)	~65 кВт·год

Важливо для підключення до ДБЖ: Насоси FADO мають функцію плавного електронного пуску (Soft Start). Вони не створюють важких пускових струмів, що перевантажують побутові інвертори. Головна умова для бездоганної роботи — інвертор або ДБЖ повинен генерувати вихідну напругу з чистою правильною синусоїдою (Pure Sine Wave).

5 інтелектуальних режимів: простий вибір для будь-якої системи

На передній панелі насоса розташовано зручний цифровий інтерфейс з фірмовим помаранчевим обрамленням FADO. Натисканням однієї кнопки інсталятор або власник оселі вибирає ідеальний режим:

1. Пропорційний тиск (Δp-v, режими I та II): Напір насоса пропорційно знижується при зменшенні витрати води. Ідеальний вибір для: класичних двотрубних систем радіаторного опалення з термостатичними клапанами FADO KT01 або комплектами KTS01. Повністю прибирає шум та свист у батареях.
2. Постійний тиск (Δp-c, режими I та II): Насос тримає стабільний перепад тиску незалежно від того, скільки петель відкрито в даний момент. Ідеальний вибір для: систем водяної теплої підлоги з розподільчими колекторами та змішувальними вузлами FADO SGZ01 Floor.
3. Фіксовані швидкості (I, II, III): Емуляція роботи звичайного насоса на стабільних обертах. Використовується для: первинних контурів котла, гідрострілок та завантаження бойлерів непрямого нагріву (ГВП).
4. Нічний режим (Night Mode 🌙): Активується окремою кнопкою з піктограмою місяця. Якщо температура теплоносія в подачі падає на 10–15°C (коли котел переходить на нічне зниження), насос автоматично скидає оберти до мінімальних для додаткової економії.
5. Автоматичний режим (AUTO): Заводський інтелектуальний режим за замовчуванням, який самостійно сканує гідравліку мережі та знаходить оптимальну робочу точку.

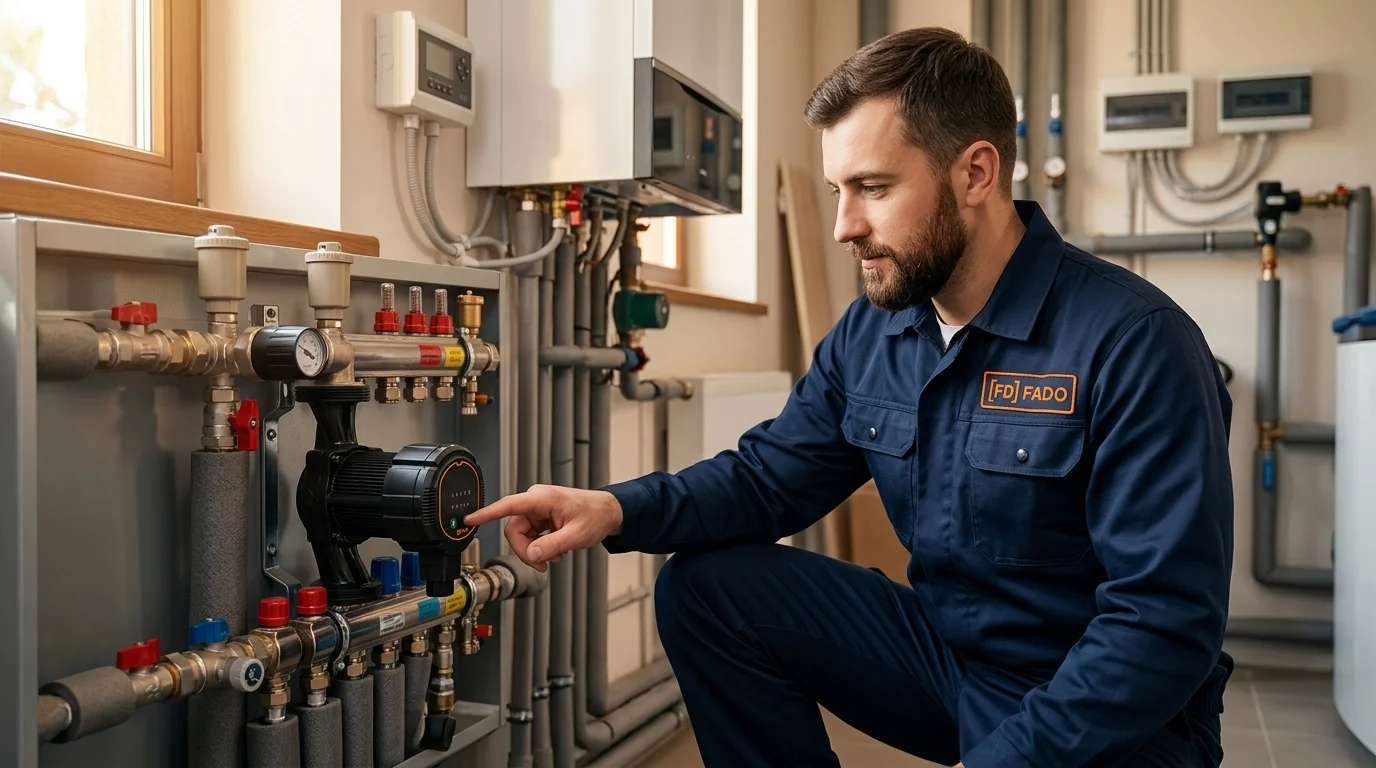

Професійний інженер налаштовує режим роботи частотного насоса FADO на колекторі опалення

Модельний ряд циркуляційних насосів FADO серії F: як обрати свій?

TM FADO пропонує 6 модифікацій, що закривають будь-які завдання — від компактних квартирних вузлів теплої підлоги до потужних заміських котеджів:

Артикул моделі	Напір / Продуктивність	Монтажна база	Діапазон потужності	Оптимальна сфера застосування
NC254F130	4 м (до 50 л/хв)	130 мм	5–22 Вт	Колекторні змішувальні вузли теплої підлоги (FADO SGZ01) площею до 100–120 м²
NC254F180	4 м (до 50 л/хв)	180 мм	5–22 Вт	Прямий монтаж на труби радіаторного опалення у будинках площею до 120–150 м²
NC256F130	6 м (до 70 л/хв)	130 мм	5–45 Вт	Потужні вузли теплої підлоги площею до 180–200 м² (шафи колекторні)
NC256F180	6 м (до 70 л/хв)	180 мм	5–45 Вт	Найпопулярніша модель: універсальне опалення для котеджів 150–250 м²
NC258F130	8 м (до 77 л/хв)	130 мм	5–52 Вт	Складні контури теплої підлоги з довгими петлями труб (база 130 мм)
NC258F180	8 м (до 77 л/хв)	180 мм	5–52 Вт	Великі 2-3 поверхові особняки від 250 до 400 м² з високим гідравлічним опором

Пам'ятка монтажника: 4 правила, що вбережуть насос від передчасної поломки

Інверторний насос з неодимовим ротором вимагає дотримання кількох обов'язкових інженерних правил при інсталяції:

1. Головний ворог — магнетит! Обов'язково встановлюйте магнітний дешламатор: Оскільки ротор двигуна PMSM складається з сильних постійних магнітів, він буквально притягує до себе найдрібніші частинки окалини, іржі та магнетиту (Fe3O4), які циркулюють у сталевих та біметалевих радіаторах. Безперешкодне налипання шламу на ротор швидко руйнує керамічні підшипники. Встановлення магнітного фільтра FADO (серії DFM) на зворотній магістралі перед насосом є обов'язковим для довговічної гарантійної служби!
2. Вал двигуна — СУВОРО ГОРИЗОНТАЛЬНО: Насос має конструкцію з «мокрим» ротором. Це означає, що керамічні підшипники змащуються та охолоджуються виключно самим теплоносієм. Заборонено монтувати насос валом вертикально догори чи вниз!
3. Орієнтація блоку керування: Електронний блок із дисплеєм не повинен дивитися вниз, щоб уникнути потрапляння крапель конденсату під час охолодження контуру. Дозволені положення: на 9, 12 або 3 години. За необхідності корпус двигуна можна розвернути, відкрутивши 4 гвинти на чавунному равлику.
4. Захист від сухого ходу та деаерація: Ніколи не вмикайте насос «всуху»! Перед першим запуском система має бути заповнена теплоносієм, опресована та повністю деаерована через автоматичні повітровідвідники або групу безпеки котла FADO.
