Невидимий ворог труб: чому виникає гідроудар та як новий компенсатор FADO CWH01 рятує вашу оселю від затоплення

Чи чули ви коли-небудь різкий металевий стукіт у стінах або здригання труб, коли пральна машина закінчує набирати воду або ви швидко закриваєте змішувач у ванній? Більшість вважає це невинним акустичним ефектом. Насправді це гідравлічний удар — потужна ударна хвиля, тиск у якій за долі секунди може підскочити до 30–50 бар при стандартному робочому тиску в системі всього 3–4 бари.

Щороку тисячі аварій, розривів гнучких шлангів пральних машин та тріщин у картриджах змішувачів трапляються саме через повторювані мікрогідроудари. Компанія TM FADO представляє інженерну новинку — пружинно-поршневий Компенсатор гідравлічного удару FADO 1/2" (арт. CWH01), покликаний стати надійним захисним буфером для внутрішньобудинкових мереж.

Фізика руйнування: чому гідроудар небезпечний для кожного споживача

Вода — речовина практично нестислива. Коли потік води рухається трубопроводом зі швидкістю 1,5–2 м/с, він несе значну кінетичну енергію. Якщо на шляху цього потоку миттєво перекрити прохідний переріз, воді нікуди дітися: її кінетична енергія моментально перетворюється на колосальний стрибок потенційного тиску. Ударна хвиля починає рухатися по трубах вперед і назад зі швидкістю звуку у воді (понад 1200 м/с).

Хто головні винуватці у сучасній квартирі?

1. Електромагнітні клапани побутової техніки: Соленоїдні клапани сучасних пральних та посудомийних машин спрацьовують за 10–30 мілісекунд. Це практично миттєве перекриття, що генерує найпотужніші імпульси.
2. Одноважільні змішувачі з керамічними картриджами: Якщо різко опустити ручку змішувача, потік відсікається моментально.
3. Насосне обладнання: Пуски та зупинки свердловинних насосів чи станцій підвищення тиску без частотного регулювання.

До чого призводить відсутність компенсатора:

• Розрив гнучких підводок (шлангів): Статистика страхових компаній свідчить, що до 75% раптових затоплень квартир трапляються саме через розрив металевого обплетення гнучких шлангів або виривання штуцера біля пралки.
• Тріщини керамічних картриджів: Стрибок тиску руйнує прецизійні керамічні пластини змішувачів, викликаючи прокапування або поломку.
• Пошкодження вимірювальних приладів та фільтрів: Тріщини у пластикових колбах магістральних фільтрів та деформація чутливих мембран редукторів тиску FADO з фільтром (RD11) чи іншої захисної арматури серії редукторів FADO RD.
• Послаблення з'єднань: Постійні вібрації поступово розхитують кріплення труб до стін та герметичність фітингів.

Як працює інженерна новинка FADO CWH01 «під капотом»

На відміну від громіздких мембранних розширювальних баків, компенсатор гідроудару FADO CWH01 використовує високоефективний механічний пружинно-поршневий принцип.

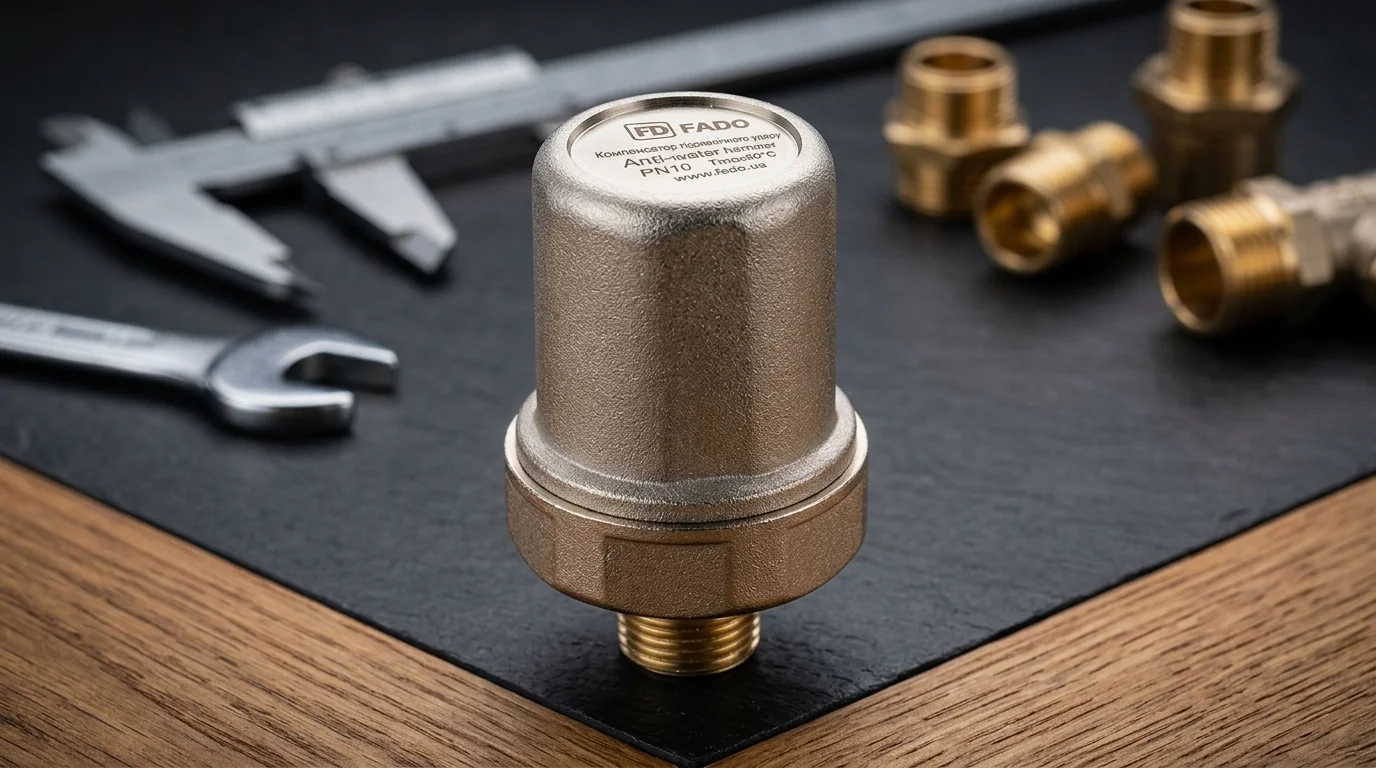

Прецизійна точність виконання: нікельована латунь CW617N, різьба 1/2" ЗР та маркування робочих параметрів FADO CWH01

Ключові інженерні переваги FADO CWH01:

• Абсолютна необслуговуваність (Fit & Forget): У пристрої немає повітряного ніпеля та повітряної подушки, тиск якої потрібно регулярно перевіряти манометром та підкачувати насосом.
• Відсутність гумової мембрани: Традиційні гумові діафрагми з часом пересихають, розтріскуються від циклічних деформацій або втрачають еластичність на гарячій воді. У FADO CWH01 працює монолітний латунний поршень з двома зносостійкими кільцями ущільнення з еластомеру EPDM.
• Нержавіюча пружина преміум-класу (AISI 302): Володіє надзвичайною циклічною витривалістю та не втрачає пружності навіть після сотень тисяч спрацьовувань.
• Міцний корпус із нікельованої латуні CW617N: Витримує екстремальні статичні та динамічні навантаження, стійкий до корозії та вимивання цинку.
• Робота на гарячій воді до +90°C: Компенсатор однаково ефективно захищає як контури холодного (ХВП), так і гарячого (ГВП) водопостачання.

Технічні характеристики FADO CWH01

Параметр	Значення	Примітка для монтажника
Артикул моделі	CWH01	Серія FADO SAFETY
Розмір підключення	1/2" (Зовнішня різьба)	Універсальний діаметр під стандартні водорозетки та трійники
Номінальний тиск (PN)	10 бар	Робочий тиск тривалої експлуатації
Максимальний тиск гасіння	до 50 бар	Ефективне демпфування критичних ударних хвиль
Максимальна робоча температура	+90°C	Підходить для бойлерів, колонок та контурів ГВП
Матеріал корпусу	Латунь CW617N	Захисне матове нікелювання для довговічності
Матеріал пружини	Нержавіюча сталь AISI 302	Стабільна робоча характеристика жорсткості
Ущільнювальні кільця	EPDM (подвійний бар'єр)	Забезпечує абсолютну герметичність повітряної камери
Робоче середовище	Вода, розчини гліколю до 50%	Питне водопостачання та опалювальні системи
Штрихкод виробника	4823106720346	100% оригінальна продукція FADO

Гайд для монтажників: правила та схеми підключення

Щоб демпфер працював з максимальною віддачею, монтажникам слід дотримуватися кількох ключових правил:

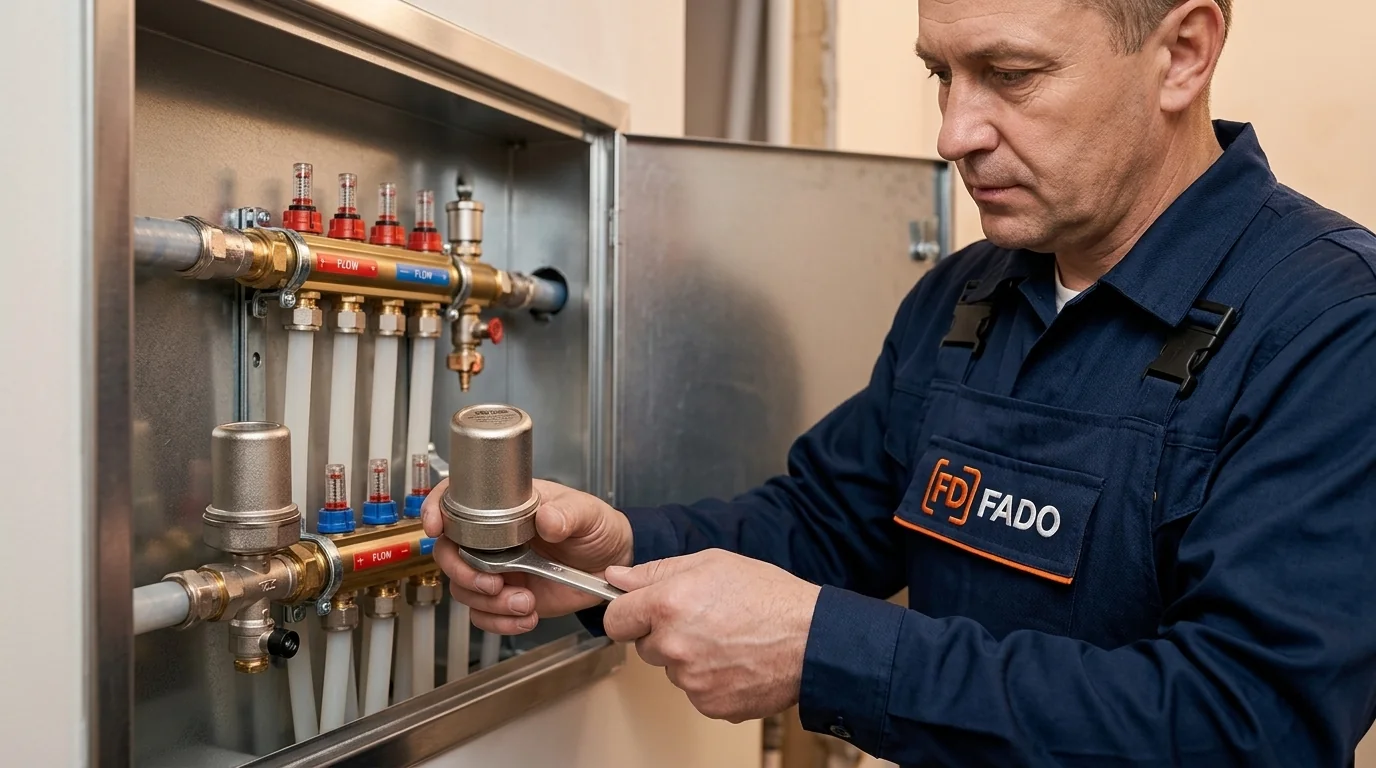

Професійне встановлення компенсатора FADO CWH01 на колекторну групу для захисту сантехніки всієї квартири

Схема А: Локальний монтаж (найвища ефективність)

• Де встановлювати: Безпосередньо біля джерела гідроудару.
• Реалізація: За пральною або посудомийною машиною встановлюється стандартний латунний трійник FADO 1/2". В один вихід підключається кран побутового приладу, а у вертикальний верхній вихід — компенсатор FADO CWH01.
• Результат: Імпульс від закриття соленоїда гаситься прямо в точці виникнення, не потрапляючи в загальну магістраль водопостачання.

Схема Б: Колекторний захист (захист квартири)

• Де встановлювати: На кінці розподільчого колектора холодного або гарячого водопостачання (замість кінцевої заглушки або на спеціальний відвід).
• Результат: Компенсатор приймає ударні хвилі тиску від усіх сантехнічних приладів квартири (змішувачі ванни, душу, гігієнічного душу), захищаючи лічильники, зворотні клапани та фільтри на вводі.

Просторова орієнтація

• Завдяки поршневій конструкції компенсатор FADO CWH01 є універсальним: він надійно працює у вертикальному, горизонтальному положенні або під нахилом.
• Порада майстра: Оптимальне положення — куполом догори. Це запобігає замулюванню поршневої порожнини механічними домішками води.

Порівняння: чому FADO CWH01 перевершує аналоги

Критерій	Звичайна система без демпфера	Мембранний міні-бак	Поршневий компенсатор FADO CWH01
Захист від піків до 50 бар	❌ Немає (удар руйнує труби)	⚠️ Обмежений еластичністю гуми	✅ Миттєве пружинне стиснення
Необхідність підкачування повітря	—	❌ Потрібно кожні 6–12 міс.	✅ Повністю відсутня (нуль обслуговування)
Ризик розриву мембрани	—	❌ Високий при високих t°	✅ Відсутній (латунний поршень + нерж пружина)
Компактність габаритів	—	❌ Громіздкий (від 0.5–2 л)	✅ Мініатюрний купол (85 мм заввишки)
Монтаж у будь-якому положенні	—	⚠️ Бажано суворо вертикально	✅ Вертикально, горизонтально, під кутом
Довговічність	Мінімальний ресурс арматури	2–4 роки до розриву мембрани	Десятиліття безаварійної служби

Де придбати оригінальний компенсатор FADO CWH01?

ТОВ «СІМ Трейд Груп» — офіційний дистриб'ютор продукції TM FADO у Харківській, Полтавській та Сумській областях. Ми гарантуємо:

• 100% оригінальність продукції та оперативну наявність на регіональних складах у Харкові, Полтаві та Сумах.
• Офіційну гарантію виробника та страхування відповідальності на 1 000 000 грн (деталі у розділі «Ваша впевненість»).
• Спеціальні оптові умови для монтажників, сервісних центрів та будівельних бригад.
• Швидку відправку роздрібних замовлень по всій Україні.

Переглянути детальну інформацію та замовити новинку можна у каталозі: Компенсатор гідравлічного удару FADO 1/2" CWH01.
